hollow paddle dryer in SUS304, carbon steam ,with steam ,hot water,conduct oil drying steam ,drying paste material
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | YIBU |
| گواهی: | CE / UL / SGS / EAC / CR – TU |
| شماره مدل: | QJ |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 10 هفته |
| شرایط پرداخت: | L / C ، T / T |
| قابلیت ارائه: | 20 مجموعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| Metal material: | SUS316/SUS304/ CARBON STEEL ,ETC | Water evaporation: | 5-2000kg |
|---|---|---|---|
| Heating source: | Steam / hot water / thermal oil | Temp: | 100-500℃ |
| Power supply: | Customized | Size: | Customized |
| برجسته کردن: | rotary drying machine,rotary vacuum dryer,rotary vacuum dryer |
||
توضیحات محصول
دستگاه خشک کن با تیغه های سوراخ شده سری QJ ((شککن تیغه های سوراخ شده))
- خشک کن تیغه دار خشک کن با سرعت پایین است که در داخل تجهیزات نصب شده است. مواد اولیه مرطوب برای اتصال کامل با حمل گرم و سطح، ساختار آن می تواند افقی باشد،دو تا طومار از طومار قدرت.
در سبک هوا گرم و سبک انتقال دو سبک وجود دارد. خشک کردن در سبک هوا گرم از طریق اتصال هوا گرم و مواد انجام می شود. در سبک انتقال، خشک کردن در سبک هوا گرم انجام می شود.مواد با سطح داغ به خشک شدن متصل می شود، می تواند از آلودگی مواد جلوگیری کند. خروجی هوا کم است، کارایی بالا، اندازه کوچک، صرفه جویی در انرژی و جلوگیری از آلودگی هوا.
-ساختمان جمع و جور، حجم کوچک، ضریب رسانایی حرارتی بالا، بهترین اثر حرارتی. در کل اثر حرارتی به 80٪-90٪ می رسد، این نوع دستگاه با صرفه جویی در انرژی است.
-انقلاب کم، سخت است که به شکل گیری دانه ها و برش مواد اولیه نفوذ کند.
- به مواد اولیه، استفاده گسترده، کار آسان و مواد اولیه تنظیم می شود از چند دقیقه تا چند ساعت.
-تجهیزات کمکی ساده است، بنابراین می تواند هزینه های زیادی را صرفه جویی کند.
هدف هاي چندگانه اي مثل خشک کردن، خنک کردن، بازيافت هوا، پاسخ به گرما...
این مناسب برای خشک کردن در پلاستیک، رزین، ترکیبات غیر ارگانیک ماشین، کود، خوراک، رنگ، نشاسته، گل و غیره است.
مقدمه
| نوع | QJ3 | QJ 9 | QJ 13 | QJ 18 | QJ 29 | QJ 41 | QJ 52 | QJ 68 | QJ 81 | QJ 95 | QJ 110 |
| مساحت انتقال گرما m2 | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| حجم موثر m3 | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
| محدوده سرعت چرخش r.m.p. | 15 تا 30 | 10 تا 25 | 10 تا 25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5 تا 15 | 5 تا 15 | 5 تا 10 |
| قدرت kw | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| عرض مخزن در میلی متر | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1652 | 1828 | 2032 | 2210 |
| B عرض کل mm | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| C طول مخزن در میلی متر | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| D طول کل mm | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| E فاصله ورودی و خروجی مواد در میلی متر | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| F ارتفاع مرکز mm | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| H ارتفاع کل mm | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
| N ورودی بخار (اینچ) | سه چهارم | سه چهارم | 1 | 1 | 1 | 1 | ۱/۲ | ۱/۲ | ۱/۲ | ۱/۲ | 2 |
| O خروجی آب "o" (اینچ) | سه چهارم | سه چهارم | 1 | 1 | 1 | 1 | ۱/۲ | ۱/۲ | ۱/۲ | ۱/۲ | 2 |
◆ سری QJ خشک کن برگهای Hollow ((خشک کن برگهای Hollow)) ((خشک کن بادل Hollow)) قابل استفاده برای خشک کردن یا خنک کردن حالت خمیر، ذرات، پودر و مواد خمیر، انجام فرآیند خشک کردن،خنک کننده، گرم کردن، تعقیم، واکنش و احتراق در زیر دمای پایین..تیغه مخصوص مخلوط و انتقال گرما دارای بهره وری بالا در گرمایش و عملکرد خود تمیز کننده سطح انتقال گرما است.

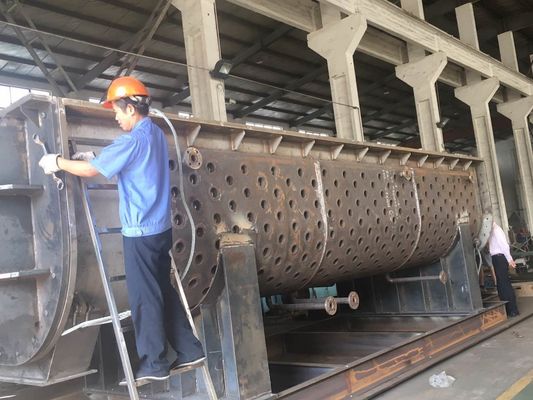

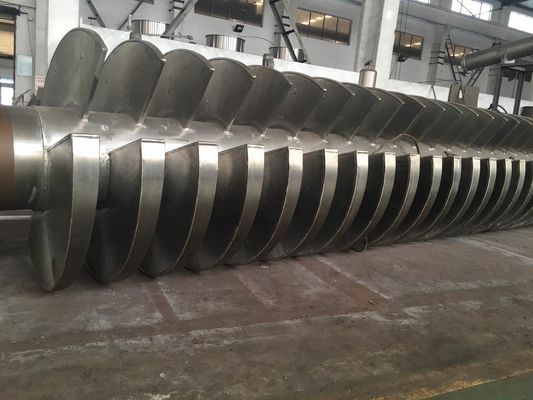

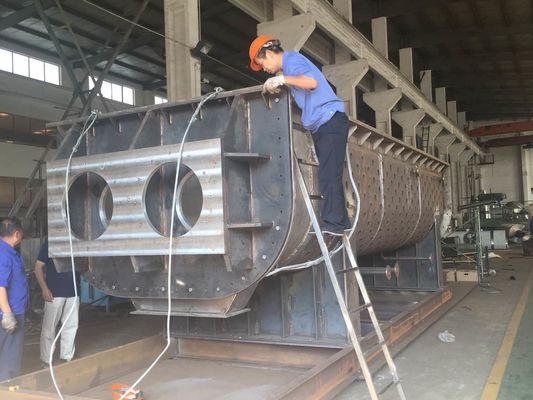

تیغه های شکل چوبی سوراخ شده بر روی شفت سوراخ متمرکز می شوند. رسانه های حرارتی از طریق شفت از شفت سوراخ جریان دارند. منطقه انتقال گرما در حجم موثر بسیار بالا است.محدوده دمای محیط های گرمایش از -40 تا 320 درجه سانتیگراد است.. این می تواند بخار باشد، یا حالت مایع، مانند بخار، روغن حرارتی و غیره. گرمایش غیر مستقیم، هیچ گرمی از طریق هوا انجام نمی شود.تمام گرما برای خشک کردن مواد استفاده می شود به جز از دست دادن لایه های عایق گرماسطح تیغه شکل چوب دارای عملکرد خود تمیز کردن است.حرکات نسبی ذرات محصول و سطح شکل شکل می تواند مواد متصل به سطح شکل شکل را تمیز کند، به طوری که تمیز بودن سطح انتقال گرما در طول کار را حفظ کند. پوسته خشک کن تیغه های حفره ای شکل Ω دارد. 2 یا 4 قطعه از میله های حفره ای معمولاً در پوسته مجهز هستند.برای جلوگیری از هر گونه نشت مواد، پوشش پایانی و پوشش بالایی با پوسته وجود دارد. رسانه های انتقال گرما از طریق اتصال چرخش، پوسته ژاکت و میله هول حرکت می کنند.برای اطمینان از بهترین اثر انتقالدر این حالت، آبهای جوشانگی حفره ای ساختار داخلی متفاوتی را با توجه به رسانه های گرمایشی مختلف اتخاذ می کنند.
