خشک کن دست و پاچه توخالی مداوم لجن با 95٪ بازده حرارتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Guojin |
| گواهی: | ISO |
| شماره مدل: | CHPD |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کارتن صادراتی استاندارد |
| زمان تحویل: | 30-20 روز |
| قابلیت ارائه: | 10 مجموعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| Item Name: | Sludge Continous Hollow Paddle Dryer | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| گواهی: | ISO9001 | Key Selling Points: | Long Service Life |
| Warranty: | 1 year | Material: | Stainless steel/carbon steel |
| Drying Type: | Continous drying | Heating source: | Steam+Thermal oil |
| rotating speed: | 1-20 rpm | Weight: | 4500-14000kg |
| برجسته کردن: | خشک کن دست و پنجه نرم توخالی مداوم,خشک کن دست و پا زدن توخالی مداوم لجن,دستگاه خشک کردن خلاuum با بازده حرارتی 95٪ |
||
توضیحات محصول
خشک کن گِلِ مستمرِ پوکه ای
خشک کن بادکنک شامل دو شاخه چرخان با بادکنک های کج، اتاق خشک کردن جاکت، موتور محرک و قاب پشتیبانی است.فرآیند خشک کردن در اتاق خشک کردن مهر و موم شده برای جلوگیری از آلودگی توسط تبخیر.
خشک کن بادکنک یک پردازنده خشک کردن گرمای غیر مستقیم است. محیط گرمایی می تواند بخار، آب گرم یا روغن حرارتی باشد که می تواند از طریق شاخه های حفره ای جریان یابد و از طریق مفاصل چرخش بادکنک شود،و همچنین اتاق خشک کردن پوشیدهمواد مرطوب به طور مساوی با استفاده از فیدر پیچ به اتاق خشک کردن وارد می شوند.مواد مرطوب به طور کامل مخلوط شده و به تماس با سطح داغ و حرکت به سمت تخلیه و انتقال گرما اتفاق می افتد و رطوبت به سرعت تبخیر می شود..
اصل کار محصول
گازهای خروجی را می توان با سایکلون، کنسدنسر و اسکربر تصفیه کرد تا آلودگی هوا را به طور قابل توجهی کاهش دهد.حاوی حلال های آلی که نیاز به بازیابی دارند، طراحی خلاء در دسترس است.
برای تبخیر کردن یک کیلوگرم آب تنها نیاز به حدود 1.2 کیلوگرم بخار برای مواد خمیر است.
ویژگی محصول
هزینه های عملیاتی پایین
- کار کردنش آسونه
-به حداقل توجه نیاز داره
- ابزار ساده برای نظارت بر فرآیند
- کارایی بالا
- حجم کم گاز
هزینه نگهداری کم
- طراحی شده برای گشتاور بالا و سرعت کار کم
- طراحی ساده با دوام برای نگهداری آسان و کم
- هيچ قسمت داخلي اي براي تنظیم و نگهداري نداره
-هیچ تماس فلزی با فلزی نیست
- گره ها، لاکن های بلوک بالش و اجزای محرک برای عمر طولانی در شرایط نامطلوب طراحی شده اند، اطمینان از یکپارچگی مکانیکی طولانی مدت
- قاب محکم از لگن های بلوک بالش تقسیم شده پشتیبانی می کند
- جعبه های پرکننده ی روغن پاک شده
هزینه پایین نصب
- با ساختار فشرده طراحی شده
- سيستم گازي کوچک
- حذف شاخه عمودی نیاز به اندازه ساختمان را کاهش می دهد
مزیت فنی
1) بهره وری حرارتی بالا که می تواند به 95 درصد برسد
2) محیط انتقال گرما با محصول تماس ندارد.
3) گاز برای انتقال محصول استفاده نمی شود.
4) کنترل دقیق دما
5) کیفیت یکنواخت محصول، از طریق مخلوط کردن و حرکت محصول
6) فرآیند مستمر بر اساس یک بار
7) نسبت ارتفاع انتقال گرما به حجم فرآیند - فضای طبقه کاهش یافته
8) آسان برای استفاده، نیاز به حداقل توجه
9) ایمن تر از خشک کردن مستقیم در هنگام پردازش مواد قابل احتراق
10) طراحی ساده با دوام برای نگهداری آسان و کم
11) دو محور ضد چرخش با دیسک های متقابل منحصر به فرد باعث مخلوط شدن صمیمی، انتقال گرمای یکنواخت، نرخ انتقال گرمای بالا و اثر خود تمیز کننده می شود.یک منطقه انتقال گرما بزرگ به نسبت حجم با استفاده از دیسک های توخالی و یک ظرف ژاکت به دست می آید، که از طریق آن محیط گرمایش جریان می یابد. نتیجه یک دستگاه جمع و جور با نیاز به فضای کمتر و هزینه نصب پایین تر است.
12) سری KJG Paddle Dryer مواد را بدون توجه به ویژگی های حمل و نقل آن حمل می کند. مواد چسبناک و پستی می توانند حمل شوند.آماده سازی پیشاپیش خوراک با مخلوط کردن با محصول خشک شده بازیافت شدهاین امر منجر به کاهش سرمایه، هزینه های عملیاتی و نگهداری می شود.
منابع گرما ((در دمای 180 درجه سانتیگراد تا 250 درجه سانتیگراد)
گرمایش با بخار
بخار از طریق یک مفصل چرخشی وارد گودال توخالی می شود و به طور مساوی در تمام بادل ها توزیع می شود.
گرمایش با روغن گرم (سیال حرارتی)
روغن داغ ((سیال حرارتی) از طریق یک مفصل چرخشی وارد و از چاه حفاری خارج می شود. فشار پمپ تغذیه مایع را از طریق بادکنک های حفاری فشار می دهد.
کاربرد محصول
خشک کن تیغه با موفقیت در مواد غذایی، شیمیایی، پتروشیمی، رنگ، لجن صنعتی و زمینه های دیگر استفاده شده است.ویژگی های مخلوط کردن آن را قادر می سازد تا عملیات واحد زیر را انجام دهد:: کالسیناسیون (در دمای پایین) ، خنک سازی، خشک کردن (بازیافت حلال) ، گرم کردن (ذوب شدن) ، واکنش و استریلیزه کردن.افزایش حجم موثر در هر واحد منطقه از انتقال گرما، کاهش زمان پردازش. سطوح انتقال گرما در تیغه های شکل کینه با عملکرد خود تمیز کردن. فشرده سازی - ویژگی های مخلوط کردن گسترش باعث می شود که مواد به طور یکنواخت مخلوط شوند.مواد در امتداد محور به یک حرکت "جريان پلاگ"، در منطقه محوری، دمای مواد، رطوبت، مخلوط یک درجه بسیار کوچک از شیب.
1. روغن هدایت کننده برای انجام کار با محیط گرمایی، خشک کن تیغه برای تکمیل کار سوختگی در دمای پایین. مانند:دی هیدرات سولفات کلسیم (Ca2SO4 · 2H2O) که به همی هیدرات سولفات کلسیم (Ca2SO4 · 1/2H2O) تبدیل شده است. بیکاربونات سدیم (NaHCO3) به سدیم سوخته (Na2CO3) و غیره
2. انتقال به محیط خنک کننده مانند آب، نمک و غیره می تواند برای خنک کردن خنک کننده استفاده شود. مانند:استفاده از صنعت خاکستری سودا در ماشین پایه خنک کننده نوع تیغه برای جایگزینی ماشین پایه خنک کننده قدیمی خنک کننده هوا، صرفه جویی در انرژی و تجهیزات پردازش گازهای خروجی، هزینه های عملیاتی پایین تر، اما همچنین برای تیتانیوم، پودر آلیاژ نیکل و تمام انواع مواد دانه دار پودری خنک کننده.در یک دستگاه که مواد می توانند از 1000 درجه سانتیگراد تا کمتر از 40 درجه سانتیگراد خنک شوند.
3خشک، عملکرد اصلی تجهیزات، استفاده از هوا گرم برای بازیابی حلال، مصرف انرژی، کنترل محیط زیست آسان است برای مقابله با وضعیت ایده آل است.مواد حساس به گرما، به ویژه قابل احتراق است و به راحتی اکسید می شود.
4محدوده محوری، درجه حرارت، رطوبت، درجه مخلوط یکسانی، بنابراین تجهیزات می توانند برای گرم کردن یا ذوب شدن، یا برخی از واکنش مواد جامد استفاده شوند.در صنعت نشاسته های ترکیبی و اصلاح شده با موفقیت استفاده شده است. خشک کن تیغه می تواند برای انجام استریلیزه کردن مواد غذایی و آرد استفاده شود. واحد در حجم موثر یک منطقه گرمایش بزرگ، به زودی مواد گرم شده به دمای استریلیزه،برای جلوگیری از گرم کردن طولانی مدت تغییر کیفیت مواد.
استفاده از مواد:
صنعت پتروشیمی: پودر پلیولفین، رزین پلی کربنات، پلی اتیلن با تراکم بالا و پایین، پلی اتیلن خطی با تراکم پایین، ذرات پلی استال، نایلان 6، نایلان 66، نایلان 12استات سلولز، سولفید پلی فنیلن، رزین پایه پروپیلن، پلاستیک های مهندسی، پلی وینیل کلرید، الکل پلی وینیل، پلی استیرن، پلی پروپیلن، پلی استر، پلی اکسیمتیلن، استیرن ~ اکریلونیتریل،ایتیلن پروپیلن کوپلیمر.
صنعت حفاظت از محیط زیست: لجن PTA، لجن الکتروپلاستی در آب، خاکستر دیگ، زباله های دارویی، باقیمانده قند، زباله های کارخانه گلوتامات، خاکستر زغال سنگ.
صنعت خوراک: بقایای سس سویا، خوراک مبتنی بر استخوان، دانه ها، مواد غذایی بقایای مواد غذایی، سیب، پوست پرتقال، آرد سویا، غذای مرغ، آرد ماهی، افزودنی های غذایی، زباله های بیولوژیکی
صنایع غذایی: نشاسته، دانه های کاکائو، دانه های ذرت، نمک، نشاسته اصلاح شده، داروسازی.
صنایع شیمیایی: خاکستر سودا، کود NPK، کائولین، بنتونیت، سیاه کربن سفید، سیاه کربن، گچ فسفر، اکسید فلوئورید سدیم، نیترات کلسیم، کربنات منیزیم، سیانید سدیم,هیدروکسید آلومینیوم، سولفات باریوم، اسید سولفوریک، کربنات کلسیم، رنگ ها، سیب مولکولی، ساپونین.
پارامترهای فنی
| مدل | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| مساحت انتقال گرما ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| حجم موثر ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| محدوده سرعت ((rpm) | 5 تا 20 | 5 تا 20 | 5 تا 20 | 5 تا 20 | 5 تا 20 | 5 تا 10 | 5 تا 10 | 5 تا 10 | 5 تا 10 | 1-8 | 1-8 | 1-8 | 1-8 |
| قدرت انتقال (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| عرض دستگاه ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| عرض کلی ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| طول تجهیزات ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| طول کل ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| ارتفاع مرکز ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| کل ارتفاع تجهیزات ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
طرح ساختاری

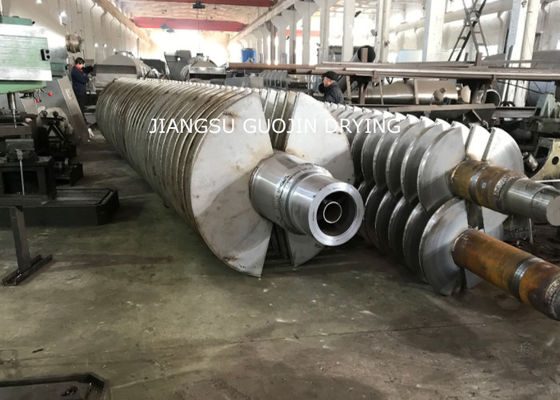

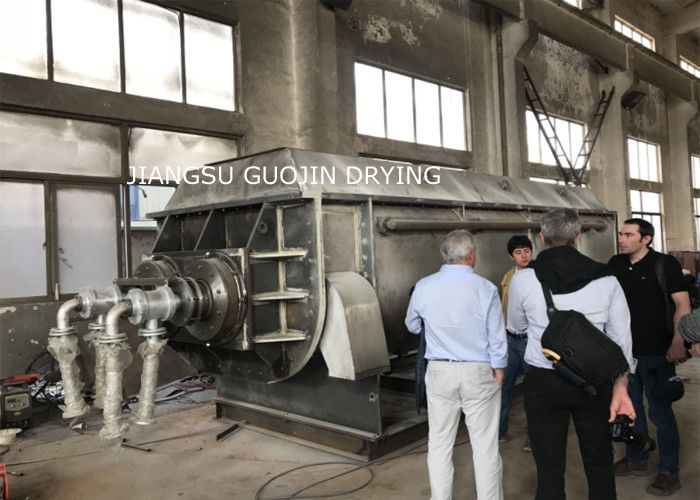

نمایش محصولات
