حرارتی غیر مستقیم حرارت دست و پنجه نرم خلاuum انتقال حرارت 3M2
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Guojin |
| گواهی: | ISO |
| شماره مدل: | CHPD |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کارتن صادراتی استاندارد |
| زمان تحویل: | 30-20 روز |
| قابلیت ارائه: | 10 مجموعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| Item Name: | Heat Transfer Area 3M2 Indirect-Heating Vacuum Paddle Dryer Equipment | Application: | Chemical Processing |
|---|---|---|---|
| Model type: | Vacuum Hollow Paddle Dryer | Heat transfer area: | 3 M2 |
| Effective volume: | 0.06 M3 | Material: | Stainless steel and carbon steel |
| Heating source: | Steam+Thermal oil | Rotating speed: | 5~20 rpm |
| Transmission power: | 2.2KW | ||
| برجسته کردن: | خشک کن پدل خلاac حرارتی غیر مستقیم,خشک کن پدل خلاle 3M2,دستگاه خشک کردن خلاuum 3M2 |
||
توضیحات محصول
منطقه انتقال گرما 3M2 تجهیزات خشک کن خلاء با گرمایش غیر مستقیم
خشک کن بادکنک شامل دو شاخه چرخان با بادکنک های کج، اتاق خشک کردن جاکت، موتور محرک و قاب پشتیبانی است.فرآیند خشک کردن در اتاق خشک کردن مهر و موم شده برای جلوگیری از آلودگی توسط تبخیر. خشک کن بادکنک یک پردازنده خشک کردن گرمای غیرمستقیم است. محیط گرمایی می تواند بخار، آب گرم یا روغن حرارتی باشد که می تواند از طریق شاخه های حفره ای جریان یابد و از طریق مفاصل چرخشی بادکنک شود.و همچنین اتاق خشک کردن پوشیدهمواد مرطوب به طور مساوی با استفاده از فیدر پیچ به اتاق خشک کردن وارد می شوند.مواد مرطوب به طور کامل مخلوط شده و به تماس با سطح داغ و حرکت به سمت تخلیه و انتقال گرما اتفاق می افتد و رطوبت به سرعت تبخیر می شود..
اصل کار محصول
ویژگی محصول
هزینه های عملیاتی پایین
- کار کردنش آسونه
-به حداقل توجه نیاز داره
- ابزار ساده برای نظارت بر فرآیند
- کارایی بالا
- حجم کم گاز
هزینه نگهداری کم
- طراحی شده برای گشتاور بالا و سرعت کار کم
- طراحی ساده با دوام برای نگهداری آسان و کم
- هيچ قسمت داخلي اي براي تنظیم و نگهداري نداره
-هیچ تماس فلزی با فلزی نیست
- گره ها، لاکن های بلوک بالش و اجزای محرک برای عمر طولانی در شرایط نامطلوب طراحی شده اند، اطمینان از یکپارچگی مکانیکی طولانی مدت
- قاب محکم از لگن های بلوک بالش تقسیم شده پشتیبانی می کند
- جعبه های پرکننده ی روغن پاک شده
هزینه پایین نصب
- با ساختار فشرده طراحی شده
- سيستم گازي کوچک
- حذف شاخه عمودی نیاز به اندازه ساختمان را کاهش می دهد
مزیت فنی
1) بهره وری حرارتی بالا که می تواند به 95 درصد برسد
2) محیط انتقال گرما با محصول تماس ندارد.
3) گاز برای انتقال محصول استفاده نمی شود.
4) کنترل دقیق دما
5) کیفیت یکنواخت محصول، از طریق مخلوط کردن و حرکت محصول
6) فرآیند مستمر بر اساس یک بار
7) نسبت ارتفاع انتقال گرما به حجم فرآیند - فضای طبقه کاهش یافته
8) آسان برای استفاده، نیاز به حداقل توجه
9) ایمن تر از خشک کردن مستقیم در هنگام پردازش مواد قابل احتراق
10) طراحی ساده با دوام برای نگهداری آسان و کم
11) دو محور ضد چرخش با دیسک های متقابل منحصر به فرد باعث مخلوط شدن صمیمی، انتقال گرمای یکنواخت، نرخ انتقال گرمای بالا و اثر خود تمیز کننده می شود.یک منطقه انتقال گرما بزرگ به نسبت حجم با استفاده از دیسک های توخالی و یک ظرف ژاکت به دست می آید، که از طریق آن محیط گرمایش جریان می یابد. نتیجه یک دستگاه جمع و جور با نیاز به فضای کمتر و هزینه نصب پایین تر است.
منابع گرما ((در دمای 180 درجه سانتیگراد تا 250 درجه سانتیگراد)
گرمایش با بخار
بخار از طریق یک مفصل چرخشی وارد گودال توخالی می شود و به طور مساوی در تمام بادل ها توزیع می شود.
گرمایش با روغن گرم (سیال حرارتی)
روغن داغ ((سیال حرارتی) از طریق یک مفصل چرخشی وارد و از چاه حفاری خارج می شود. فشار پمپ تغذیه مایع را از طریق بادکنک های حفاری فشار می دهد.
کاربرد محصول
خشک کن تیغه با موفقیت در مواد غذایی، شیمیایی، پتروشیمی، رنگ، لجن صنعتی و زمینه های دیگر استفاده شده است.ویژگی های مخلوط کردن آن را قادر می سازد تا عملیات واحد زیر را انجام دهد:: کالسیناسیون (در دمای پایین) ، خنک سازی، خشک کردن (بازیافت حلال) ، گرم کردن (ذوب شدن) ، واکنش و استریلیزه کردن.افزایش حجم موثر در هر واحد منطقه از انتقال گرما، کاهش زمان پردازش. سطوح انتقال گرما در تیغه های شکل کینه با عملکرد خود تمیز کردن. فشرده سازی - ویژگی های مخلوط کردن گسترش باعث می شود که مواد به طور یکنواخت مخلوط شوند.مواد در امتداد محور به یک حرکت "جريان پلاگ"، در منطقه محوری، دمای مواد، رطوبت، مخلوط یک درجه بسیار کوچک از شیب.
پارامترهای فنی
| مدل | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| مساحت انتقال گرما ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| حجم موثر ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| محدوده سرعت ((rpm) | 5 تا 20 | 5 تا 20 | 5 تا 20 | 5 تا 20 | 5 تا 20 | 5 تا 10 | 5 تا 10 | 5 تا 10 | 5 تا 10 | 1-8 | 1-8 | 1-8 | 1-8 |
| قدرت انتقال (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| عرض دستگاه ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| عرض کلی ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| طول تجهیزات ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| طول کل ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| ارتفاع مرکز ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| کل ارتفاع تجهیزات ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
طرح ساختاری

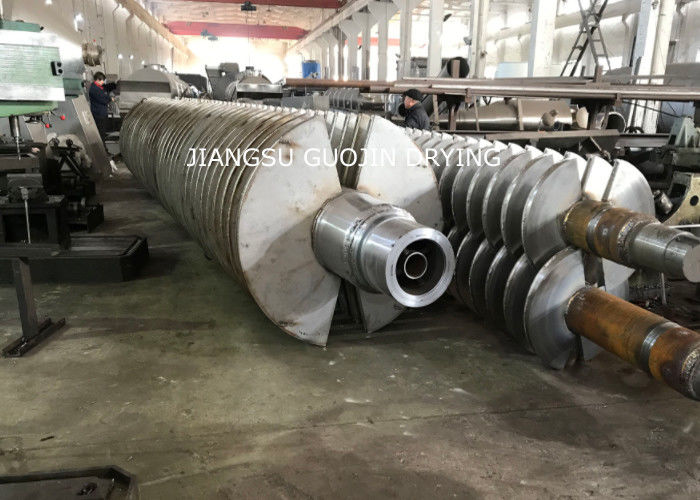

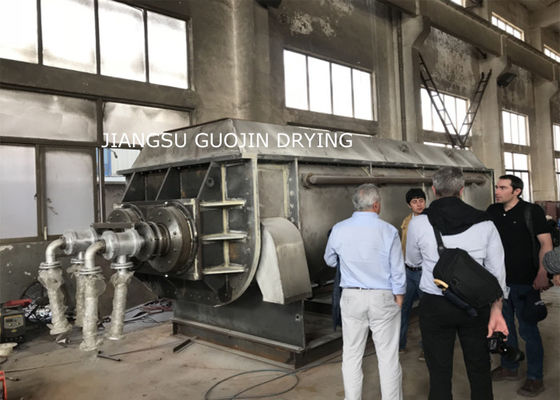

نمایش محصولات
