4KW 9M2 دستمال خشک کن گرم کننده روغن برای پردازش شیمیایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Guojin |
| گواهی: | ISO |
| شماره مدل: | CHPD |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کارتن صادراتی استاندارد |
| زمان تحویل: | 30-20 روز |
| قابلیت ارائه: | 10 مجموعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| Item Name: | Heat Transfer Area 9M2 Thermal Oil Heat Resource Industry Equipment Paddle Dryer | Application: | Chemical Processing, Industry processing |
|---|---|---|---|
| Model type: | Hollow Paddle Dryer | Heat transfer area: | 9 M2 |
| Effective volume: | 0.32 M3 | Material: | Stainless steel or carbon steel |
| Heating source: | Steam or Thermal oil | Rotating speed: | 5-20 RPM |
| Transmission power: | 4KW | ||
| برجسته کردن: | 9M2 Paddle Dryer,4KW Paddle Dryer,4KW دستگاه خشک کردن خلاac |
||
توضیحات محصول
منطقه انتقال گرما 9M2 روغن حرارتی منابع حرارتی تجهیزات صنعت خشک کن بادل
CHPD Continuous Hollow Paddle dryer یک خشک کن است که اجازه می دهد مواد (آلی،ذرات غیر ارگانیک یا مواد پودری) برای تماس مستقیم با یک قطعه گرمایش کج چرخنده برای انتقال گرمابه هوا به عنوان یک محیط گرمایش نیاز ندارد، هوا استفاده شده فقط یک حامل برای خارج کردن بخار است.
اصل کار محصول
ویژگی محصول
مزیت فنی
1) بهره وری حرارتی بالا که می تواند به 95 درصد برسد
2) محیط انتقال گرما با محصول تماس ندارد.
3) گاز برای انتقال محصول استفاده نمی شود.
4) کنترل دقیق دما
5) کیفیت یکنواخت محصول، از طریق مخلوط کردن و حرکت محصول
6) فرآیند مستمر بر اساس یک بار
7) نسبت ارتفاع انتقال گرما به حجم فرآیند - فضای طبقه کاهش یافته
8) آسان برای استفاده، نیاز به حداقل توجه
9) ایمن تر از خشک کردن مستقیم در هنگام پردازش مواد قابل احتراق
10) طراحی ساده با دوام برای نگهداری آسان و کم
11) دو محور ضد چرخش با دیسک های متقابل منحصر به فرد باعث مخلوط شدن صمیمی، انتقال گرمای یکنواخت، نرخ انتقال گرمای بالا و اثر خود تمیز کننده می شود.یک منطقه انتقال گرما بزرگ به نسبت حجم با استفاده از دیسک های توخالی و یک ظرف ژاکت به دست می آید، که از طریق آن محیط گرمایش جریان می یابد. نتیجه یک دستگاه جمع و جور با نیاز به فضای کمتر و هزینه نصب پایین تر است.
منابع گرما ((در دمای 180 درجه سانتیگراد تا 250 درجه سانتیگراد)
گرمایش با بخار
بخار از طریق یک مفصل چرخشی وارد گودال توخالی می شود و به طور مساوی در تمام بادل ها توزیع می شود.
گرمایش با روغن گرم (سیال حرارتی)
روغن داغ ((سیال حرارتی) از طریق یک مفصل چرخشی وارد و از چاه حفاری خارج می شود. فشار پمپ تغذیه مایع را از طریق بادکنک های حفاری فشار می دهد.
کاربرد محصول
خشک کن تیغه با موفقیت در مواد غذایی، شیمیایی، پتروشیمی، رنگ، لجن صنعتی و زمینه های دیگر استفاده شده است.ویژگی های مخلوط کردن آن را قادر می سازد تا عملیات واحد زیر را انجام دهد:: کالسیناسیون (در دمای پایین) ، خنک سازی، خشک کردن (بازیافت حلال) ، گرم کردن (ذوب شدن) ، واکنش و استریلیزه کردن.افزایش حجم موثر در هر واحد منطقه از انتقال گرما، کاهش زمان پردازش. سطوح انتقال گرما در تیغه های شکل کینه با عملکرد خود تمیز کردن. فشرده سازی - ویژگی های مخلوط کردن گسترش باعث می شود که مواد به طور یکنواخت مخلوط شوند.مواد در امتداد محور به یک حرکت "جريان پلاگ"، در منطقه محوری، دمای مواد، رطوبت، مخلوط یک درجه بسیار کوچک از شیب.
پارامترهای فنی
| مدل | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| مساحت انتقال گرما ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| حجم موثر ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| محدوده سرعت ((rpm) | 5 تا 20 | 5 تا 20 | 5 تا 20 | 5 تا 20 | 5 تا 20 | 5 تا 10 | 5 تا 10 | 5 تا 10 | 5 تا 10 | 1-8 | 1-8 | 1-8 | 1-8 |
| قدرت انتقال (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| عرض دستگاه ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| عرض کلی ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| طول تجهیزات ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| طول کل ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| ارتفاع مرکز ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| کل ارتفاع تجهیزات ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
طرح ساختاری

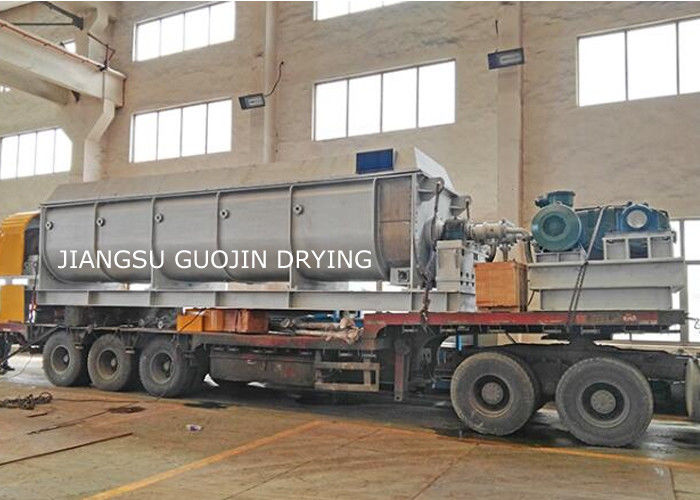

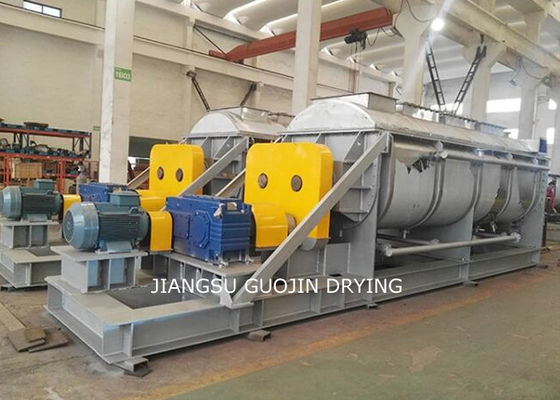

نمایش محصولات
