20RPM پارچه لجن پارچه توخالی خشک کن دست و پا کردن منطقه انتقال حرارت 29M2
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Guojin |
| گواهی: | ISO |
| شماره مدل: | CHPD |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کارتن صادراتی استاندارد |
| زمان تحویل: | 30-20 روز |
| قابلیت ارائه: | 10 مجموعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| Item Name: | Heat Transfer Area 29M2 Textile Sludge Hollow Paddle Dryer | Application: | Textile processing |
|---|---|---|---|
| Model type: | Textile Paddle Dryer | Heat transfer area: | 29 M2 |
| Effective volume: | 1.85 M3 | Material: | Stainless steel |
| Heating source: | Electricity or Thermal Oil | Rotating speed: | 5-20 RPM |
| Transmission power: | 11KW | ||
| برجسته کردن: | خشک کن دست و پنجه نرم توخالی 29M2,20RPM خشک کن دستگیره توخالی,خشک کن دست و پا زدن خلاR 20 دور در دقیقه |
||
توضیحات محصول
منطقه انتقال گرما 29M2 خشک کن لجن نساجی
خشک کن بادکنک یک نوع خشک کن تحریک شده با سرعت پایین با پالپ تحریک شده در داخل تجهیزات است تا مواد مرطوب را به طور کامل با حامل گرما و سطح داغ تحت مخلوط کردن بادکنک ها تماس بگیرند.به منظور رسیدن به هدف خشک کردن. ساختار آن به طور کلی افقی، دو محور یا چهار محور است. خشک کن بادکنک به نوع هوا گرم و نوع هدایت تقسیم می شود.نوع هوا گرم از طریق حامل گرما (مانند هوا گرم) و مواد خشک شده تماس و خشک کردن.
اصل کار محصول
تیغه های حفره ای به شکل تکه به طور متراکم بر روی شاخه حفره ای قرار دارند و محیط داغ از طریق شاخه حفره ای جریان می یابد. منطقه انتقال گرما در هر واحد حجم موثر بسیار بزرگ است.دمای محیط گرم از -40 تا 320 درجه سانتیگراد می باشد.، که می تواند بخار یا نوع مایع باشد، مانند آب داغ، روغن انتقال گرما و غیره. گرمایش هدایت غیر مستقیم، بدون حمل هوا برای جذب گرما، گرما برای گرم کردن مواد استفاده می شود.از دست دادن گرما تنها از بین رفتن گرما به محیط زیست از طریق لایه عایق استسطح انتقال گرما تیغه دارای عملکرد خود تمیز کردن است. حرکت نسبی ذرات مواد و سطح شکل تیغه باعث ایجاد اثر شستن می شود.که می تواند مواد متصل شده را بر روی سطح شکل کندی بشوید، و سطح انتقال گرما را در طول کار تمیز نگه دارید. پوسته خشک کن پالپ نوع Ω است، و دو تا چهار گره مخلوط کننده سوراخ در پوسته قرار دارند.پوسته دارای یک پوشش پایان مهر و موم و یک پوشش بالایی برای جلوگیری از نشت گرد و غبار مواد.
واسطه انتقال گرما از طریق ژاکت پوسته و شاخه مخلوط کننده توخالی از طریق مفصل چرخشی جریان دارد.گودال مخلوط هول دارای ساختار داخلی متفاوت با توجه به نوع محیط گرم است، به منظور اطمینان از اثر انتقال گرما بهتر.
ویژگی محصول
مزیت فنی
1) بهره وری حرارتی بالا که می تواند به 95 درصد برسد
2) محیط انتقال گرما با محصول تماس ندارد.
3) گاز برای انتقال محصول استفاده نمی شود.
4) کنترل دقیق دما
5) کیفیت یکنواخت محصول، از طریق مخلوط کردن و حرکت محصول
6) فرآیند مستمر بر اساس یک بار
7) نسبت ارتفاع انتقال گرما به حجم فرآیند - فضای طبقه کاهش یافته
8) آسان برای استفاده، نیاز به حداقل توجه
9) ایمن تر از خشک کردن مستقیم در هنگام پردازش مواد قابل احتراق
10) طراحی ساده با دوام برای نگهداری آسان و کم
11) دو محور ضد چرخش با دیسک های متقابل منحصر به فرد باعث مخلوط شدن صمیمی، انتقال گرمای یکنواخت، نرخ انتقال گرمای بالا و اثر خود تمیز کننده می شود.یک منطقه انتقال گرما بزرگ به نسبت حجم با استفاده از دیسک های توخالی و یک ظرف ژاکت به دست می آید، که از طریق آن محیط گرمایش جریان می یابد. نتیجه یک دستگاه جمع و جور با نیاز به فضای کمتر و هزینه نصب پایین تر است.
کاربرد محصول
• مواد از جمله داروها و مواد غذایی، صنایع شیمیایی و غیره می توانند خشک شوند.
• مناسب برای پولپینی، مخلوط مانند خمیر یا مواد اولیه قدرت.
• مواد حسگر دما که نیاز به خشک کردن در دمای پایین دارند.
• مواد خام که به راحتی اکسید می شوند یا منفجر می شوند و تحریک کننده یا سمی هستند.
• تقاضا برای بازیابی حلال ارگانیک
پارامترهای فنی
| مدل | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| مساحت انتقال گرما ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| حجم موثر ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| محدوده سرعت ((rpm) | 5 تا 20 | 5 تا 20 | 5 تا 20 | 5 تا 20 | 5 تا 20 | 5 تا 10 | 5 تا 10 | 5 تا 10 | 5 تا 10 | 1-8 | 1-8 | 1-8 | 1-8 |
| قدرت انتقال (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| عرض دستگاه ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| عرض کلی ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| طول تجهیزات ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| طول کل ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| ارتفاع مرکز ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| کل ارتفاع تجهیزات ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

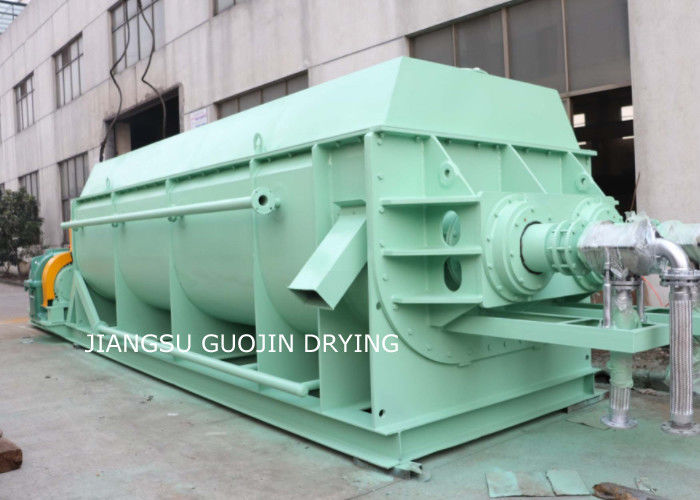

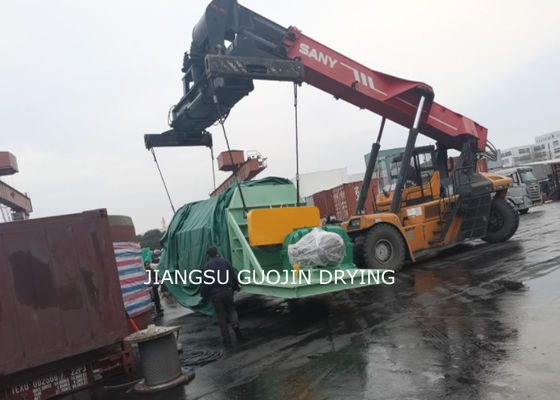

نمایش محصولات
