4.9M2 دیسک خشک کن مداوم برای شکر دانه ای
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Guojin |
| گواهی: | ISO |
| شماره مدل: | CPD-1200/6 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | کارتن صادراتی استاندارد |
| زمان تحویل: | 30-20 روز |
| قابلیت ارائه: | 10 مجموعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| Item Name: | High Efficiency Continuous Disc Plate Dryer for Granulated sugar | Model Type: | CPD-1200/6 |
|---|---|---|---|
| Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing | Big disc diameter: | 1200mm |
| Small disc diameter: | 1000mm | Dryer diamter: | 1865mm |
| Height: | 3297mm | Drying area: | 4.9M2 |
| Power: | 1.1 | Material: | Stainless steel |
| Heating source: | Steam,Natural gas, LPG, Coal, Electricity | ||
| برجسته کردن: | خشک کن دیسک شکر گرانول,دیسک خشک کن 4.9M2,خشک کن صفحه قند دانه ای |
||
توضیحات محصول
دستگاه خشک کن دیسک مستمر با کارایی بالا برای قند دانه دار
1، خشک کن صفحه مداوم / خشک کن دیسک / دستگاه خشک کن صفحه CPD
2، کاربرد گسترده در صنایع مختلف.
3مصرف انرژی کم
4، کار و کنترل آسان
توضیحات دستگاه خشک کن صفحه دیسک پیوسته CPD
خشک کن صفحه مداوم سری CPD یک نوع تجهیزات هدایت و خشک کردن مداوم با کارایی بالا است. ساختار منحصر به فرد و اصل عملیاتی آن مزایای کارایی حرارت بالا را فراهم می کند.مصرف انرژی کم، مساحت کمتر اشغال، پیکربندی ساده، کار آسان و کنترل و همچنین محیط کار خوب و غیره خشک کن صفحه به طور گسترده ای در فرآیند خشک کردن در زمینه های شیمیایی استفاده می شود،داروسازی، مواد شیمیایی کشاورزی، مواد غذایی، خوراک، پردازش محصولات کشاورزی و محصولات جانبی و غیره، و به خوبی توسط صنایع مختلف پذیرفته شده است.سبک های بسته و خلاء و چهار مشخصات 1200، 1500، 2200 و 2500؛ و سه نوع ساخت و ساز A (فولاد کربن) ، B ((فولاد ضد زنگ برای قطعات تماس) و C (بر اساس B برای اضافه کردن فولاد ضد زنگ برای لوله های بخار، گره اصلی و پشتیبانی،و پوشش فولاد ضد زنگ برای بدن سیلندر و پوشش بالا)با یک منطقه خشک کردن از 4 تا 180 متر مربع، در حال حاضر ما صدها مدل از محصولات سری و انواع مختلف دستگاه های کمکی در دسترس برای پاسخگویی به نیازهای محصولات مختلف است.
اصول کار دستگاه خشک کن صفحه دیسک مداوم CPD
مواد مرطوب به طور مداوم به اولین لایه خشک کننده در بالای خشک کن تغذیه می شوند.آن را به دور و توسط راک ها تحریک خواهد شد زمانی که بازو راک چرخش و سقوط به لبه بیرونی از صفحه خشک کردن بزرگ در امتداد خط مارپیچی نماییمواد از صفحه خشک کردن کوچک به لبه بیرونی آن منتقل می شوند و به لبه بیرونی صفحه خشک کردن بزرگ در زیر آن می افتند.هر دو صفحه خشک کردن کوچک و بزرگ به طور متناوب ترتیب داده می شود به طوری که مواد می تواند از طریق خشک کن به طور مداوممحیط گرمایی می تواند بخار اشباع شده، آب گرم یا روغن حرارتی باشد. گرما از یک طرف به صفحه های خشک کننده توخالی هدایت می شود و از طرف دیگر خارج می شود.مواد خشک از آخرین لایه صفحه خشک کردن به پایین خشک کن سقوط می کند و سپس توسط راک ها به خروجی تخلیه منتقل می شود. رطوبت مواد از خروجی خروجی در پوشش بالا خارج می شود. برای خشک کن صفحه نوع خلاء، رطوبت توسط پمپ خلاء در پوشش بالا جذب می شود.مواد خشک از لایه پایین خارج می شوند- قابلیت خشک کردن را می توان بهبود بخشید اگر خشک کن مجهز به دستگاه های اضافی مانند بخاری بالدار، تهویه کننده برای بازیابی محلول، پاک کننده گرد و غبار کیسه، مکانیسم بازگشت و مخلوط، فنو غیره.
ویژگی دستگاه خشک کن دیسک مداوم CPD
1کنترل آسان، کاربرد گسترده
2. کار ساده و آسان
3مصرف انرژی کم
4محیط کار خوب، محلول می تواند بازیابی و تخلیه پودر را برآورده کند.
5. نصب آسان و منطقه اشغال کوچک
ویژگی های تکنولوژی دستگاه خشک کن دیسک مداوم CPD
1. تخته خشک کن
(1) فشار طراحی: عمومی 0.4MPa است، حداکثر می تواند 1.6MPa را به دست آورد.
(2) فشار کار: معمولا کمتر از 0.4MPa است و حداکثر می تواند 1.6MPa را به دست آورد.
(3) محیط گرمایش: بخار، آب گرم، روغن. هنگامی که دمای صفحه خشک کردن 100 °C باشد، می توان از آب گرم استفاده کرد.و زمانی که 150°C ~ 320°C، روغن خواهد بود؛ هنگامی که > 32 C گرم می شود با برق، روغن یا نمک ذوب شده.
2سیستم انتقال مواد
(1) چرخش گودال اصلی: 1 ~ 10r / min، الکترومغناطیسی سازی زمان گیرنده.
(2) بازوی هارو: وجود دارد 2 تا 8 قطعه بازو است که در شاخه اصلی در هر لایه ثابت است.
۳. تیغه هارو: در اطراف تیغه هارو، با سطح صفحه شناور می شود تا تماس برقرار کند. انواع مختلفی وجود دارد.
(4) رولر: برای محصولات به راحتی تجمع می کنند، یا با نیاز به خرد کردن، فرآیند انتقال گرما و خشک کردن ممکن است
با قرار دادن رولر ها در مکان های مناسب تقویت می شوند.
3.شيل
سه نوع برای انتخاب وجود دارد: فشار عادی، مهر و خلاء
(1) فشار طبیعی:سیلندری یا سیلندری هشت طرفه، ساختارهای کامل و دو طرفه وجود دارد. لوله های اصلی ورودی و خروجی برای رسانه های گرمایش می توانند در پوسته باشند،همچنین می تواند در پوسته بیرونی باشد.
(2) مهر و موم شده: پوسته استوانه ای، می تواند فشار داخلی 5kPa را تحمل کند، کانال های اصلی ورودی و خروجی رسانه های گرمایش ممکن است در داخل پوسته یا خارج از آن باشند.
(3) خلاء: پوسته استوانه ای، می تواند فشار بیرونی 0.1MPa را تحمل کند.
4.گرمکن هوا
طبیعی برای استفاده از ظرفیت تبخیر بزرگ برای افزایش بهره وری خشک کردن.
استفاده از دستگاه خشک کن صفحه دیسک مستمر CPD
خشک کردن، تجزیه گرما، احتراق، خنک کردن، واکنش و سبلیماسیون:
1مواد شیمیایی آلی
2مواد شیمیایی معدنی
3داروسازی و مواد غذایی
4مواد غذایی و کود
پارامترهای فنی دستگاه خشک کن صفحه دیسک پیوسته CPD
| نوع | قطر ((ملی متر) | ارتفاع ((ملی متر) | مساحت خشک ((m2) | قدرت ((kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

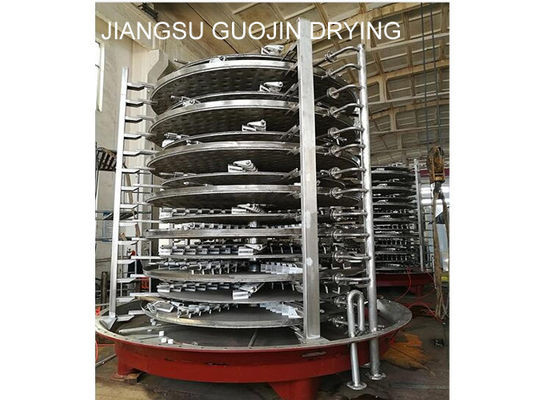

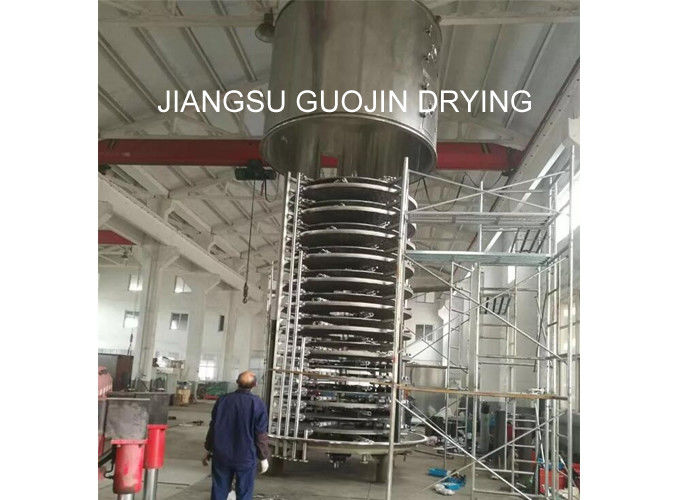

نمایش دستگاه خشک کن صفحه دیسک مداوم CPD
