داروسازی 10 لایه خشک کننده دیسک 10 لایه 1200 میلی متر 1000 میلی متر 8.2M2
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Guojin |
| گواهی: | ISO |
| شماره مدل: | CPD-1200/10 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | کارتن صادراتی استاندارد |
| زمان تحویل: | 30-20 روز |
| قابلیت ارائه: | 10 مجموعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| Item Name: | 10 Layers 1200mm Disc diameter Pharmaceutical Continuous Disc Plate Dryer | Model Type: | CPD-1200/10 |
|---|---|---|---|
| Layers: | 10 | Application: | Pharmaceutical Processing |
| Big disc diameter: | 1200mm | Small disc diameter: | 1000mm |
| Dryer diamter: | 1865mm | Height: | 4137mm |
| Drying area: | 8.2M2 | Power: | 1.5 |
| Material: | Stainless steel or carbon steel | Heating source: | Electricity or Steam |
| برجسته کردن: | دیسک خشک کن 1000 میلی متر,دیسک خشک کن 1200 میلی متر,خشک کن صفحه 8.2M2 |
||
توضیحات محصول
10 لایه قطر دیسک 1200 میلی متر خشک کن دیسک مداوم داروسازی
سری CPD خشک کن دیسک مداوم یک تجهیزات هدایت و خشک کردن مداوم با کارایی بالا است. ساختار منحصر به فرد و اصل عملیاتی آن تعیین می کند که مزایای کارایی حرارت بالا را دارد,مصرف انرژی کم، منطقه اشغال شده کوچک، پیکربندی ساده، کار و کنترل آسان و همچنین محیط کار خوب و غیرهمی تواند به طور گسترده ای در فرآیند خشک کردن در زمینه های شیمیایی استفاده شود، داروسازی، کشاورزی، مواد غذایی، خوراک و صنایع دیگر.
سه نوع اصلی وجود دارد: نوع فشار عادی، نوع بسته و نوع خلاء؛ و چهار مدل اصلی: 1200، 1500، 2200، 2500 و 3000؛ و سه نوع مواد، A (فولاد کربن) ،B (استفاده از فولاد ضد زنگ برای منطقه ای که با مواد در تماس است)، و C (استفاده از فولاد ضد زنگ برای ناحیه تماس با مواد، لوله های بخار، شاخه اصلی و پشتیبانی ها، و پوشش برای بدن سیلندر و پوشش بالا). ناحیه خشک کردن خشک کن 4 تا 180 است.ما صدها مدل با دستگاه های کمکی تولید کرده ایم که برای برآورده کردن نیازهای همه مشتریان در دسترس هستند.
اصول کار دستگاه خشک کن صفحه دیسک مداوم CPD
مواد مرطوب به طور مداوم از یک تغذیه کننده به صفحه بالای خشک کن تغذیه می شوند.بازوهای حمل چرخشی با جوانه ها مواد را در یک الگوی مارپیچی از طریق سطح داغ صفحه حمل می کنندبا این روش، محصول به طور مکرر سر و کار می شود و اغلب با سطح خشک شدن در تماس است.جایی که از لبه روی صفحه بزرگ مستقیماً زیر آن سقوط می کند.در این صفحه مواد به سمت ورودی به سمت سوراخ مرکزی حرکت می کنند که از طریق آن مواد به صفحه کوچک بعدی سقوط می کنند.مواد به طور مداوم از طریق خشک کن منتقل می شوند.مواد خشک شده از آخرین صفحه به سطح پایین اتاق خشک کردن می افتد و از آنجا با استفاده از جوی ها به کانال تخلیه منتقل می شود.رطوبت در طول حمل از طریق خشک کن از مواد تبخیر می شوددر عین حال، هوا گرم پس از فیلتر شدن و گرم شدن به اتاق خشک کردن می کشد.دمای هوا گرم شبیه به دمای صفحات است و عملکرد اصلی آن انتقال رطوبت از مواد استگاز مرطوب پس از فیلتر شدن به هوا خارج می شود.
ویژگی دستگاه خشک کن دیسک مداوم CPD
(1) کنترل آسان، کاربرد گسترده
1- تنظیم ضخامت مواد، سرعت چرخش درخشش اصلی، تعداد بازوی هارو، سبک و اندازه هارو برای دستیابی به بهترین فرآیند خشک کردن.
2. هر لایه از صفحه خشک کردن می تواند با رسانه های گرم یا سرد به صورت جداگانه برای گرم کردن یا مواد سرد تغذیه شود و کنترل درجه حرارت را دقیق و آسان کند.
3زمان اقامت مواد را می توان با دقت تنظیم کرد.
4- جهت واحد جریان مواد بدون بازگشت جریان و مخلوط، خشک کردن یکنواخت و کیفیت پایدار، هیچ مخلوط مجدد مورد نیاز است.
(2) کار آسان و ساده
1شروع و توقف خشک کن خيلي ساده است
2بعد از اینکه تغذیه مواد متوقف شد، می توان آنها را به راحتی از خشک کن با هارو خارج کرد.
3. تمیز کردن دقیق و مشاهده می تواند از طریق پنجره مشاهده در مقیاس بزرگ در داخل تجهیزات انجام شود.
(3) مصرف انرژی کم
1. لایه نازک مواد، سرعت پایین از شاخه اصلی، قدرت کوچک و انرژی مورد نیاز برای انتقال سیستم مواد.
2. خشک با هدایت گرما به طوری که آن را دارای بهره وری بالا گرمایش و مصرف انرژی کم است.
(4) محیط کار خوب، حلال می تواند بازیابی شود و تخلیه پودر با الزامات گازهای خروجی مطابقت دارد.
1نوع فشار عادی: به دلیل سرعت پایین جریان هوا در داخل تجهیزات و رطوبت بالا در قسمت بالا و پایین در قسمت پایین، گرد و غبار نمی تواند به تجهیزات شناور شود.بنابراین تقریبا هیچ گرد و غبار پودر در گاز دم تخلیه شده از پورت تخلیه مرطوب در بالا.
2. نوع بسته: مجهز به دستگاه بازیابی حلال که می تواند به راحتی حلال آلی را از گاز حامل مرطوب بازیابی کند. دستگاه بازیابی حلال دارای ساختار ساده و نرخ بازیابی بالا است.و نیتروژن می تواند به عنوان گاز حامل مرطوب در گردش بسته برای کسانی که در معرض احتراق هستند استفاده شود، انفجار و اکسیداسیون و مواد سمی برای عملکرد ایمن. به ویژه برای خشک کردن مواد قابل احتراق، انفجاری و سمی مناسب است.
3نوع خلاء: اگر خشک کن صفحه در حالت خلاء کار می کند، به ویژه برای خشک کردن مواد حساس به گرما مناسب است.
(5) نصب آسان و مساحت کوچک
1از آنجا که خشک کن برای تحویل در کل است، نصب و تعمیر در محل فقط با بلند کردن بسیار آسان است.
2از آنجا که صفحات خشک کردن به صورت لایه ای مرتب شده و عمودی نصب می شوند، یک منطقه کوچک را اشغال می کند، اگرچه منطقه خشک کردن بزرگ است.
ویژگی های تکنولوژی دستگاه خشک کن دیسک مداوم CPD
1. تخته خشک کن
(1) فشار طراحی: عمومی 0.4MPa است، حداکثر می تواند 1.6MPa را به دست آورد.
(2) فشار کار: معمولا کمتر از 0.4MPa است و حداکثر می تواند 1.6MPa را به دست آورد.
(3) محیط گرمایش: بخار، آب گرم، روغن. هنگامی که دمای صفحه خشک کردن 100 °C باشد، می توان از آب گرم استفاده کرد.و زمانی که 150°C ~ 320°C، روغن خواهد بود؛ هنگامی که > 32 C گرم می شود با برق، روغن یا نمک ذوب شده.
2سیستم انتقال مواد
(1) چرخش گودال اصلی: 1 ~ 10r / min، الکترومغناطیسی سازی زمان گیرنده.
(2) بازوی هارو: وجود دارد 2 تا 8 قطعه بازو است که در شاخه اصلی در هر لایه ثابت است.
۳. تیغه هارو: در اطراف تیغه هارو، با سطح صفحه شناور می شود تا تماس برقرار کند. انواع مختلفی وجود دارد.
(4) رولر: برای محصولات به راحتی تجمع می کنند، یا با نیاز به خرد کردن، فرآیند انتقال گرما و خشک کردن ممکن است
با قرار دادن رولر ها در مکان های مناسب تقویت می شوند.
3.شيل
سه نوع برای انتخاب وجود دارد: فشار عادی، مهر و خلاء
(1) فشار طبیعی:سیلندری یا سیلندری هشت طرفه، ساختارهای کامل و دو طرفه وجود دارد. لوله های اصلی ورودی و خروجی برای رسانه های گرمایش می توانند در پوسته باشند،همچنین می تواند در پوسته بیرونی باشد.
(2) مهر و موم شده: پوسته استوانه ای، می تواند فشار داخلی 5kPa را تحمل کند، کانال های اصلی ورودی و خروجی رسانه های گرمایش ممکن است در داخل پوسته یا خارج از آن باشند.
(3) خلاء: پوسته استوانه ای، می تواند فشار بیرونی 0.1MPa را تحمل کند.
4.گرمکن هوا
طبیعی برای استفاده از ظرفیت تبخیر بزرگ برای افزایش بهره وری خشک کردن.
استفاده از دستگاه خشک کن صفحه دیسک مستمر CPD
خشک کردن، تجزیه گرما، احتراق، خنک کردن، واکنش و سبلیماسیون:
1مواد شیمیایی آلی
2مواد شیمیایی معدنی
3داروسازی و مواد غذایی
4مواد غذایی و کود
پارامترهای فنی دستگاه خشک کن صفحه دیسک پیوسته CPD
| نوع | قطر ((ملی متر) | ارتفاع ((ملی متر) | مساحت خشک ((m2) | قدرت ((kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

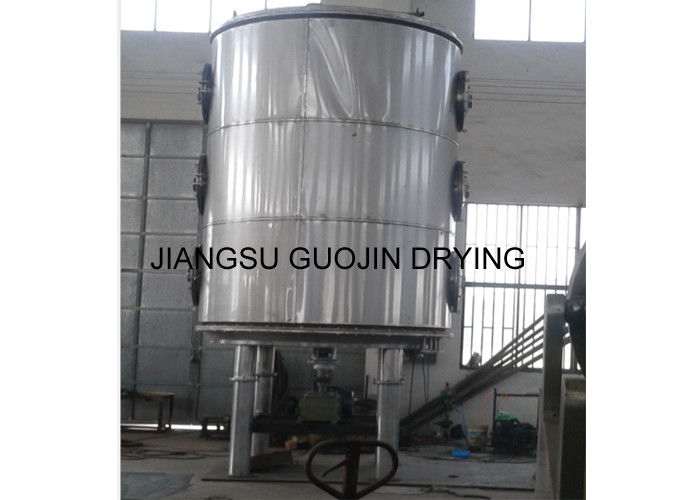

نمایش دستگاه خشک کن صفحه دیسک مداوم CPD
