خشک کن دیسک ارتفاع 16 لایه 5427mm 21.5M2 برای صنایع شیمیایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Guojin |
| گواهی: | ISO |
| شماره مدل: | CPD-1500/16 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کارتن صادراتی استاندارد |
| زمان تحویل: | 30-20 روز |
| قابلیت ارائه: | 10 مجموعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| Item Name: | 16 Layers Chemical Multilayer Disc Drying Machine | Model Type: | CPD-1500/16 |
|---|---|---|---|
| Layers: | 16 | Application: | Chemical Processing |
| Big disc diameter: | 1500mm | Small disc diameter: | 1300mm |
| Dryer diamter: | 2166mm | Height: | 5427mm |
| Drying area: | 21.5M2 | Power: | 3.0 |
| Material: | Stainless steel, carbon steel | Heating source: | Electricity, Steam |
| برجسته کردن: | خشک کن دیسکی 21.5M2,5427mm Dry Disk خشک کن,21.5M2 دستگاه خشک کردن هوای گرم |
||
توضیحات محصول
دستگاه خشک کن دیسک چند لایه شیمیایی 16 لایه
بر اساس خشک کن متناوب، یک خشک کن صفحه دیسک یک نوع دیسک حمل دایره ای چند لایه ثابت حفره ای گرمایش است که با بهبود مداوم توسعه یافته است.که با بهبود مداوم توسعه یافته است.. فرآیند خشک کردن این است که حامل گرما را به هر لایه از دیسک حفره ای منتقل کنید. در راه رسانایی گرما، مواد مرطوب قرار داده شده بر روی سطح دیسک به طور غیر مستقیم گرم می شود،و قسمت مرطوب از مواد نوردی در زیر دمای کار تحت اثر چرخش ریک و ریک تبخیر می شود.، و بخار با گاز دم تجهیزات تخلیه می شود، به طوری که محصولات آماده خشک واجد شرایط به طور مداوم در پایین تجهیزات به دست می آیند.
در مقایسه با تجهیزات خشک کردن سنتی، مزایای بهره وری حرارتی بالا، مصرف انرژی کم، خشک کردن یکنواخت، کیفیت محصول خوب، اشغال کوچک،تجهیزات کمکی کمتر، آلودگی کمتر، تولید مستمر، عملکرد راحت و طیف گسترده ای از برنامه های کاربردی.که توجه و تحقیقات بیشتری را به خود جلب کرده است.
با توجه به عملکرد محصول، نیازهای خشک کردن و ظرفیت پردازش، دستگاه خشک کن دیسک یک سری اقدامات را اتخاذ می کند، مانند تنظیم سرعت اسپینل بدون گام،تنظیم دستی ارتفاع دیسک تغذیه، کنترل توزیع دمای هر لایه از دیسک گرمایش، و خنک شدن در پایان دوره، و غیره.
اصول کار دستگاه خشک کن صفحه دیسک مداوم CPD
مواد مرطوب به طور مداوم از یک تغذیه کننده به صفحه بالای خشک کن تغذیه می شوند.بازوهای حمل چرخشی با جوانه ها مواد را در یک الگوی مارپیچی از طریق سطح داغ صفحه حمل می کنندبا این روش، محصول به طور مکرر سر و کار می شود و اغلب با سطح خشک شدن در تماس است.جایی که از لبه روی صفحه بزرگ مستقیماً زیر آن سقوط می کند.در این صفحه مواد به سمت ورودی به سمت سوراخ مرکزی حرکت می کنند که از طریق آن مواد به صفحه کوچک بعدی سقوط می کنند.مواد به طور مداوم از طریق خشک کن منتقل می شوند.مواد خشک شده از آخرین صفحه به سطح پایین اتاق خشک کردن می افتد و از آنجا با استفاده از جوی ها به کانال تخلیه منتقل می شود.رطوبت در طول حمل از طریق خشک کن از مواد تبخیر می شوددر عین حال، هوا گرم پس از فیلتر شدن و گرم شدن به اتاق خشک کردن می کشد.دمای هوا گرم شبیه به دمای صفحات است و عملکرد اصلی آن انتقال رطوبت از مواد استگاز مرطوب پس از فیلتر شدن به هوا خارج می شود.
ویژگی دستگاه خشک کن دیسک مداوم CPD
(1) کنترل آسان، کاربرد گسترده
1- تنظیم ضخامت مواد، سرعت چرخش درخشش اصلی، تعداد بازوی هارو، سبک و اندازه هارو برای دستیابی به بهترین فرآیند خشک کردن.
2. هر لایه از صفحه خشک کردن می تواند با رسانه های گرم یا سرد به صورت جداگانه برای گرم کردن یا مواد سرد تغذیه شود و کنترل درجه حرارت را دقیق و آسان کند.
3زمان اقامت مواد را می توان با دقت تنظیم کرد.
4- جهت واحد جریان مواد بدون بازگشت جریان و مخلوط، خشک کردن یکنواخت و کیفیت پایدار، هیچ مخلوط مجدد مورد نیاز است.
(2) کار آسان و ساده
1شروع و توقف خشک کن خيلي ساده است
2بعد از اینکه تغذیه مواد متوقف شد، می توان آنها را به راحتی از خشک کن با هارو خارج کرد.
3. تمیز کردن دقیق و مشاهده می تواند از طریق پنجره مشاهده در مقیاس بزرگ در داخل تجهیزات انجام شود.
(3) مصرف انرژی کم
1. لایه نازک مواد، سرعت پایین از شاخه اصلی، قدرت کوچک و انرژی مورد نیاز برای انتقال سیستم مواد.
2. خشک با هدایت گرما به طوری که آن را دارای بهره وری بالا گرمایش و مصرف انرژی کم است.
(4) محیط کار خوب، حلال می تواند بازیابی شود و تخلیه پودر با الزامات گازهای خروجی مطابقت دارد.
1نوع فشار عادی: به دلیل سرعت پایین جریان هوا در داخل تجهیزات و رطوبت بالا در قسمت بالا و پایین در قسمت پایین، گرد و غبار نمی تواند به تجهیزات شناور شود.بنابراین تقریبا هیچ گرد و غبار پودر در گاز دم تخلیه شده از پورت تخلیه مرطوب در بالا.
2. نوع بسته: مجهز به دستگاه بازیابی حلال که می تواند به راحتی حلال آلی را از گاز حامل مرطوب بازیابی کند. دستگاه بازیابی حلال دارای ساختار ساده و نرخ بازیابی بالا است.و نیتروژن می تواند به عنوان گاز حامل مرطوب در گردش بسته برای کسانی که در معرض احتراق هستند استفاده شود، انفجار و اکسیداسیون و مواد سمی برای عملکرد ایمن. به ویژه برای خشک کردن مواد قابل احتراق، انفجاری و سمی مناسب است.
3نوع خلاء: اگر خشک کن صفحه در حالت خلاء کار می کند، به ویژه برای خشک کردن مواد حساس به گرما مناسب است.
(5) نصب آسان و مساحت کوچک
1از آنجا که خشک کن برای تحویل در کل است، نصب و تعمیر در محل فقط با بلند کردن بسیار آسان است.
2از آنجا که صفحات خشک کردن به صورت لایه ای مرتب شده و عمودی نصب می شوند، یک منطقه کوچک را اشغال می کند، اگرچه منطقه خشک کردن بزرگ است.
استفاده از دستگاه خشک کن صفحه دیسک مستمر CPD
خشک کردن، تجزیه گرما، احتراق، خنک کردن، واکنش و سبلیماسیون:
1مواد شیمیایی آلی
2مواد شیمیایی معدنی
3داروسازی و مواد غذایی
4مواد غذایی و کود
پارامترهای فنی دستگاه خشک کن صفحه دیسک پیوسته CPD
| نوع | قطر ((ملی متر) | ارتفاع ((ملی متر) | مساحت خشک ((m2) | قدرت ((kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

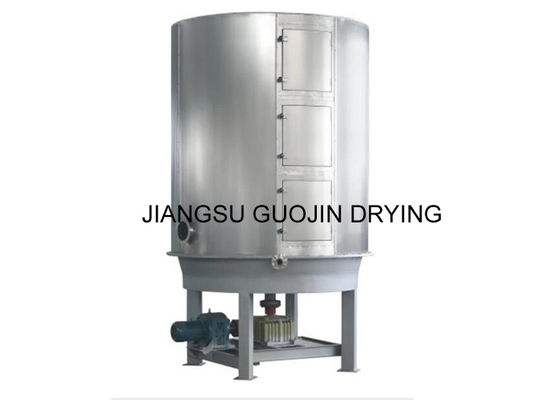

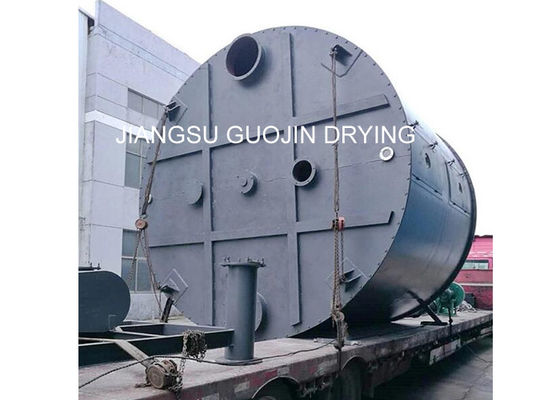

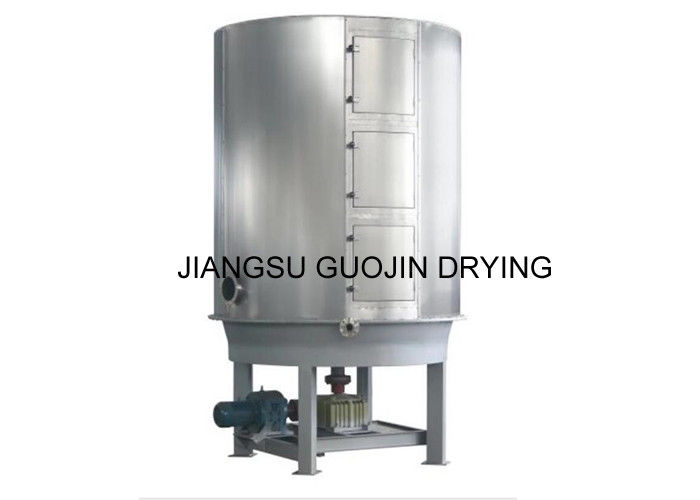

نمایش دستگاه خشک کن صفحه دیسک مداوم CPD
