دیسک خشک کن پیوسته زغال فعال کربن فعال 49.3M2
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Guojin |
| گواهی: | ISO |
| شماره مدل: | CPD-2200/16 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کارتن صادراتی استاندارد |
| زمان تحویل: | 30-20 روز |
| قابلیت ارائه: | 10 مجموعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| Item Name: | Continuous Disc Plate Dryer For Activated Carbon/Activated Charcoal | Model Type: | CPD-2200/16 |
|---|---|---|---|
| Layers: | 16 | Application: | Chemical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 5881mm |
| Drying area: | 49.3M2 | Power: | 5.5 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| برجسته کردن: | دیسک خشک کن ذغالی فعال,خشک کن دیسک کربن فعال,صفحه خشک کن 49.3M2 |
||
توضیحات محصول
خشک کن صفحه دیسک مداوم برای کربن فعال / زغال سنگ فعال
بر اساس خشک کن متناوب، یک خشک کن صفحه دیسک یک نوع دیسک حمل دایره ای چند لایه ثابت حفره ای گرمایش است که با بهبود مداوم توسعه یافته است.که با بهبود مداوم توسعه یافته است.. فرآیند خشک کردن این است که حامل گرما را به هر لایه از دیسک حفره ای منتقل کنید. در راه رسانایی گرما، مواد مرطوب قرار داده شده بر روی سطح دیسک به طور غیر مستقیم گرم می شود،و قسمت مرطوب از مواد نوردی در زیر دمای کار تحت اثر چرخش ریک و ریک تبخیر می شود.، و بخار با گاز دم تجهیزات تخلیه می شود، به طوری که محصولات آماده خشک واجد شرایط به طور مداوم در پایین تجهیزات به دست می آیند.
اصول کار دستگاه خشک کن صفحه دیسک مداوم CPD
مواد مرطوب به طور مداوم به اولین لایه خشک کننده در بالای خشک کن تغذیه می شوند.آن را به دور و توسط راک ها تحریک خواهد شد زمانی که بازو راک چرخش و سقوط به لبه بیرونی از صفحه خشک کردن بزرگ در امتداد خط مارپیچی نماییمواد از صفحه خشک کردن کوچک به لبه بیرونی آن منتقل می شوند و به لبه بیرونی صفحه خشک کردن بزرگ در زیر آن می افتند.هر دو صفحه خشک کردن کوچک و بزرگ به طور متناوب ترتیب داده می شود به طوری که مواد می تواند از طریق خشک کن به طور مداوممحیط گرمایی می تواند بخار اشباع شده، آب گرم یا روغن حرارتی باشد. گرما از یک طرف به صفحه های خشک کننده توخالی هدایت می شود و از طرف دیگر خارج می شود.مواد خشک از آخرین لایه صفحه خشک کردن به پایین خشک کن سقوط می کند و سپس توسط راک ها به خروجی تخلیه منتقل می شود. رطوبت مواد از خروجی خروجی در پوشش بالا خارج می شود. برای خشک کن صفحه نوع خلاء، رطوبت توسط پمپ خلاء در پوشش بالا جذب می شود.مواد خشک از لایه پایین خارج می شوند- قابلیت خشک کردن را می توان بهبود بخشید اگر خشک کن مجهز به دستگاه های اضافی مانند بخاری بالدار، تهویه کننده برای بازیابی محلول، پاک کننده گرد و غبار کیسه، مکانیسم بازگشت و مخلوط، فنو غیره.
ویژگی دستگاه خشک کن دیسک مداوم CPD
(1) کنترل آسان، کاربرد گسترده
1- تنظیم ضخامت مواد، سرعت چرخش درخشش اصلی، تعداد بازوی هارو، سبک و اندازه هارو برای دستیابی به بهترین فرآیند خشک کردن.
2. هر لایه از صفحه خشک کردن می تواند با رسانه های گرم یا سرد به صورت جداگانه برای گرم کردن یا مواد سرد تغذیه شود و کنترل درجه حرارت را دقیق و آسان کند.
3زمان اقامت مواد را می توان با دقت تنظیم کرد.
4- جهت واحد جریان مواد بدون بازگشت جریان و مخلوط، خشک کردن یکنواخت و کیفیت پایدار، هیچ مخلوط مجدد مورد نیاز است.
(2) کار آسان و ساده
1شروع و توقف خشک کن خيلي ساده است
2بعد از اینکه تغذیه مواد متوقف شد، می توان آنها را به راحتی از خشک کن با هارو خارج کرد.
3. تمیز کردن دقیق و مشاهده می تواند از طریق پنجره مشاهده در مقیاس بزرگ در داخل تجهیزات انجام شود.
(3) مصرف انرژی کم
1. لایه نازک مواد، سرعت پایین از شاخه اصلی، قدرت کوچک و انرژی مورد نیاز برای انتقال سیستم مواد.
2. خشک با هدایت گرما به طوری که آن را دارای بهره وری بالا گرمایش و مصرف انرژی کم است.
(4) محیط کار خوب، حلال می تواند بازیابی شود و تخلیه پودر با الزامات گازهای خروجی مطابقت دارد.
1نوع فشار عادی: به دلیل سرعت پایین جریان هوا در داخل تجهیزات و رطوبت بالا در قسمت بالا و پایین در قسمت پایین، گرد و غبار نمی تواند به تجهیزات شناور شود.بنابراین تقریبا هیچ گرد و غبار پودر در گاز دم تخلیه شده از پورت تخلیه مرطوب در بالا.
2. نوع بسته: مجهز به دستگاه بازیابی حلال که می تواند به راحتی حلال آلی را از گاز حامل مرطوب بازیابی کند. دستگاه بازیابی حلال دارای ساختار ساده و نرخ بازیابی بالا است.و نیتروژن می تواند به عنوان گاز حامل مرطوب در گردش بسته برای کسانی که در معرض احتراق هستند استفاده شود، انفجار و اکسیداسیون و مواد سمی برای عملکرد ایمن. به ویژه برای خشک کردن مواد قابل احتراق، انفجاری و سمی مناسب است.
3نوع خلاء: اگر خشک کن صفحه در حالت خلاء کار می کند، به ویژه برای خشک کردن مواد حساس به گرما مناسب است.
(5) نصب آسان و مساحت کوچک
1از آنجا که خشک کن برای تحویل در کل است، نصب و تعمیر در محل فقط با بلند کردن بسیار آسان است.
2از آنجا که صفحات خشک کردن به صورت لایه ای مرتب شده و عمودی نصب می شوند، یک منطقه کوچک را اشغال می کند، اگرچه منطقه خشک کردن بزرگ است.
پارامترهای فنی دستگاه خشک کن صفحه دیسک پیوسته CPD
1سینی خشک کن
- فشار طراحی: به طور کلی 0.4Mpa، و فشار حداکثر 1.6MPa است.
- حداکثر فشار کاری: به طور کلی ≤0.4MPa و حداکثر فشار 1.6MPa است.
- منبع گرما: بخار، آب گرم یا روغن حرارتی: استفاده از آب گرم به عنوان منبع گرما زمانی که دمای صفحه خشک کردن 100°C است.4Mpa یا گاز بخار زمانی که دمای صفحه خشک کردن 100°C ~ 150°C باشداز روغن حرارتی استفاده کنید وقتی دمای صفحه خشک کردن 150°C تا 320°C باشد.
2سیستم انتقال مواد
- چرخش گره اصلی: 1 ~ 10 rpm، الکترومغناطیسی یا زمان گیرنده.
- بازوی راک: 2 تا 8 بازوی راک در هر لایه بر روی شاخه اصلی ثابت می شود.
- تیغه ی چنگال: تیغه های چنگال به بازوهای چنگال متصل شده و با سطح صفحه شناور می شوند. انواع مختلفی از تیغه های چنگال وجود دارد.
- رول: برای مواد که به راحتی جمع می شوند یا نیاز به خرد کردن دارند، رول ها باید در مکان مناسب قرار گیرند تا انتقال گرما و فرآیند خشک شدن را تقویت کنند.
3. سه نوع بدن خشک کن: فشار عادی، مهر و خلاء
- فشار عادی: بدن خشک کن استوانه ای یا هشت گوشه ای است و ساختار می تواند یکپارچه یا جدا شود. سیستم لوله کشی برای منبع گرما می تواند در داخل یا خارج از خشک کن قرار گیرد.
- مهر و موم: بدن خشک کن استوانه ای است و می تواند فشار داخلی 5KPa را تحمل کند. سیستم لوله کشی برای منبع گرما می تواند در داخل یا خارج از خشک کن قرار گیرد.
- خلاء: بدن خشک کن استوانه ای است و فشار طراحی 0.1MPa است. سیستم لوله کشی برای منبع حرارت در داخل خشک کن قرار دارد.
4. هواگرمکن
گرم کننده هوا معمولاً برای پاسخگویی به نیازهای ظرفیت تبخیر بزرگتر برای افزایش کارایی خشک کردن استفاده می شود.
پارامترهای فنی دستگاه خشک کن صفحه دیسک پیوسته CPD
| نوع | قطر ((ملی متر) | ارتفاع ((ملی متر) | مساحت خشک ((m2) | قدرت ((kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

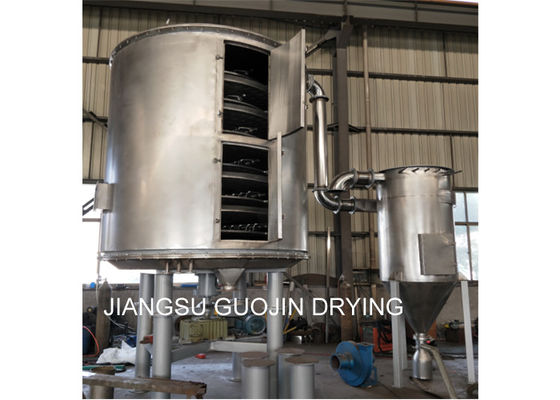

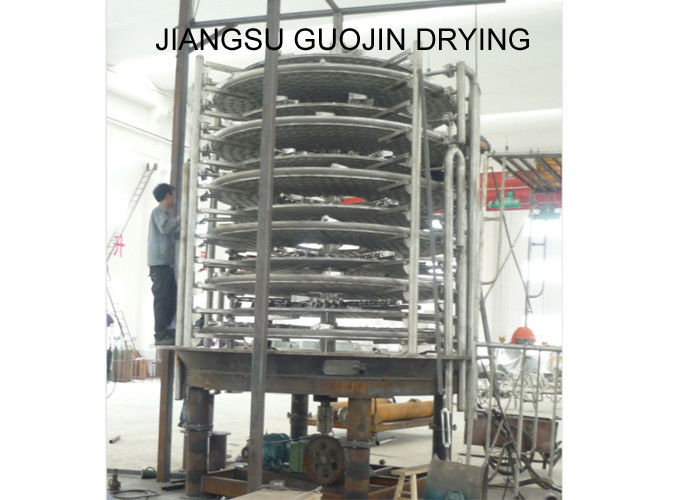

نمایش دستگاه خشک کن صفحه دیسک مداوم CPD
