خشک کن دیسکی مداوم 2200 میلی متر 2000 میلیمتر دیسک با 24 لایه
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Guojin |
| گواهی: | ISO |
| شماره مدل: | CPD-2200/24 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کارتن صادراتی استاندارد |
| زمان تحویل: | 30-20 روز |
| قابلیت ارائه: | 10 مجموعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| Item Name: | Continual Plate Sludge Drying Continuous Disc Dryer | Model Type: | CPD-2200/24 |
|---|---|---|---|
| Layers: | 24 | Application: | Industry processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 7561mm |
| Drying area: | 73.9M2 | Power: | 11 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| برجسته کردن: | خشک کن دیسک مداوم لجن,خشک کن دیسک 2000 میلی متر,دستگاه خشک کن هوای گرم دیسک 2200 میلی متر |
||
توضیحات محصول
خشک کردن مدفوع به طور مداوم
بر اساس خشک کن متناوب، یک خشک کن صفحه دیسک یک نوع دیسک حمل دایره ای چند لایه ثابت حفره ای گرمایش است که با بهبود مداوم توسعه یافته است.که با بهبود مداوم توسعه یافته است.. فرآیند خشک کردن این است که حامل گرما را به هر لایه از دیسک حفره ای منتقل کنید. در راه رسانایی گرما، مواد مرطوب قرار داده شده بر روی سطح دیسک به طور غیر مستقیم گرم می شود،و قسمت مرطوب از مواد نوردی در زیر دمای کار تحت اثر چرخش ریک و ریک تبخیر می شود.، و بخار با گاز دم تجهیزات تخلیه می شود، به طوری که محصولات آماده خشک واجد شرایط به طور مداوم در پایین تجهیزات به دست می آیند.
اصول کار دستگاه خشک کن صفحه دیسک مداوم CPD
مواد مرطوب به طور مداوم به اولین لایه خشک کننده در بالای خشک کن تغذیه می شوند.آن را به دور و توسط راک ها تحریک خواهد شد زمانی که بازو راک چرخش و سقوط به لبه بیرونی از صفحه خشک کردن بزرگ در امتداد خط مارپیچی نماییمواد از صفحه خشک کردن کوچک به لبه بیرونی آن منتقل می شوند و به لبه بیرونی صفحه خشک کردن بزرگ در زیر آن می افتند.هر دو صفحه خشک کردن کوچک و بزرگ به طور متناوب ترتیب داده می شود به طوری که مواد می تواند از طریق خشک کن به طور مداوممحیط گرمایی می تواند بخار اشباع شده، آب گرم یا روغن حرارتی باشد. گرما از یک طرف به صفحه های خشک کننده توخالی هدایت می شود و از طرف دیگر خارج می شود.مواد خشک از آخرین لایه صفحه خشک کردن به پایین خشک کن سقوط می کند و سپس توسط راک ها به خروجی تخلیه منتقل می شود. رطوبت مواد از خروجی خروجی در پوشش بالا خارج می شود. برای خشک کن صفحه نوع خلاء، رطوبت توسط پمپ خلاء در پوشش بالا جذب می شود.مواد خشک از لایه پایین خارج می شوند- قابلیت خشک کردن را می توان بهبود بخشید اگر خشک کن مجهز به دستگاه های اضافی مانند بخاری بالدار، تهویه کننده برای بازیابی محلول، پاک کننده گرد و غبار کیسه، مکانیسم بازگشت و مخلوط، فنو غیره.
ویژگی دستگاه خشک کن دیسک مداوم CPD
1تنظیم آسان، کاربرد قوی، عملیات شروع و توقف بسیار ساده.
2. هر لایه از صفحه خشک کردن می تواند به طور جداگانه به رسانه های گرم / سرد تغذیه شود و کنترل دمای مواد دقیق است.
3زمان اقامت مواد را می توان با دقت تنظیم کرد.
4. جهت جریان مواد تک است، هیچ پدیده backmixing وجود دارد، و خشک کردن یکنواخت است و کیفیت پایدار است.
5تیغه ریک که مواد را پس از توقف تغذیه منتقل می کند می تواند مواد را به سرعت در خشک کن تخلیه کند.
6تمیز کردن دقیق و مشاهده تجهیزات می تواند از طریق درب های بازرسی ویژه و آینه های بزرگ انجام شود.
7. لایه مواد بسیار نازک است، سرعت پیچ پایین است، قدرت نصب شده سیستم پایین است و مصرف برق پایین است.
8محیط کار خوب است، حلال می تواند بازیابی شود و محتوای گرد و غبار خروجی بسیار کم است.
9می تواند در خلاء کار کند، به ویژه برای خشک کردن مواد حساس به گرما.
10. خشک کن به صورت کامل ساخته می شود. فقط نیاز به بلند کردن و قرار دادن دارد. نصب و پیدا کردن آن بسیار آسان است.
11طرح صفحه خشک کردن و نصب عمودی یک منطقه کوچک را اشغال می کند.
پارامترهای فنی دستگاه خشک کن صفحه دیسک پیوسته CPD
1سینی خشک کن
- فشار طراحی: به طور کلی 0.4Mpa، و فشار حداکثر 1.6MPa است.
- حداکثر فشار کاری: به طور کلی ≤0.4MPa و حداکثر فشار 1.6MPa است.
- منبع گرما: بخار، آب گرم یا روغن حرارتی: استفاده از آب گرم به عنوان منبع گرما زمانی که دمای صفحه خشک کردن 100°C است.4Mpa یا گاز بخار زمانی که دمای صفحه خشک کردن 100°C ~ 150°C باشداز روغن حرارتی استفاده کنید وقتی دمای صفحه خشک کردن 150°C تا 320°C باشد.
2سیستم انتقال مواد
- چرخش گره اصلی: 1 ~ 10 rpm، الکترومغناطیسی یا زمان گیرنده.
- بازوی راک: 2 تا 8 بازوی راک در هر لایه بر روی شاخه اصلی ثابت می شود.
- تیغه ی چنگال: تیغه های چنگال به بازوهای چنگال متصل شده و با سطح صفحه شناور می شوند. انواع مختلفی از تیغه های چنگال وجود دارد.
- رول: برای مواد که به راحتی جمع می شوند یا نیاز به خرد کردن دارند، رول ها باید در مکان مناسب قرار گیرند تا انتقال گرما و فرآیند خشک شدن را تقویت کنند.
3. سه نوع بدن خشک کن: فشار عادی، مهر و خلاء
- فشار عادی: بدن خشک کن استوانه ای یا هشت گوشه ای است و ساختار می تواند یکپارچه یا جدا شود. سیستم لوله کشی برای منبع گرما می تواند در داخل یا خارج از خشک کن قرار گیرد.
- مهر و موم: بدن خشک کن استوانه ای است و می تواند فشار داخلی 5KPa را تحمل کند. سیستم لوله کشی برای منبع گرما می تواند در داخل یا خارج از خشک کن قرار گیرد.
- خلاء: بدن خشک کن استوانه ای است و فشار طراحی 0.1MPa است. سیستم لوله کشی برای منبع حرارت در داخل خشک کن قرار دارد.
4. هواگرمکن
گرم کننده هوا معمولاً برای پاسخگویی به نیازهای ظرفیت تبخیر بزرگتر برای افزایش کارایی خشک کردن استفاده می شود.
پارامترهای فنی دستگاه خشک کن صفحه دیسک پیوسته CPD
| نوع | قطر ((ملی متر) | ارتفاع ((ملی متر) | مساحت خشک ((m2) | قدرت ((kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

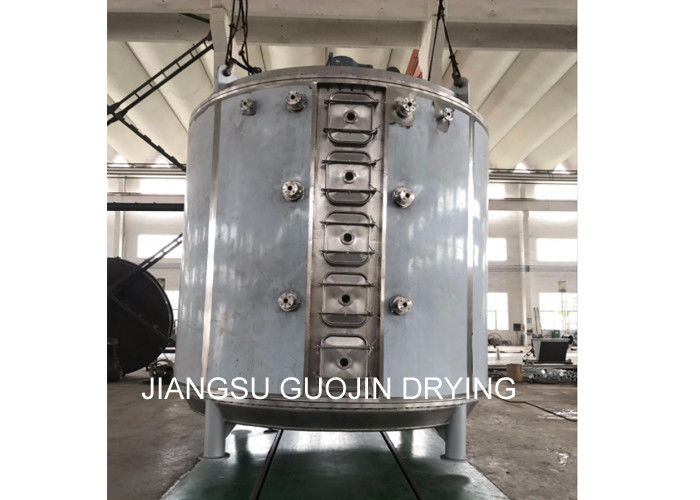

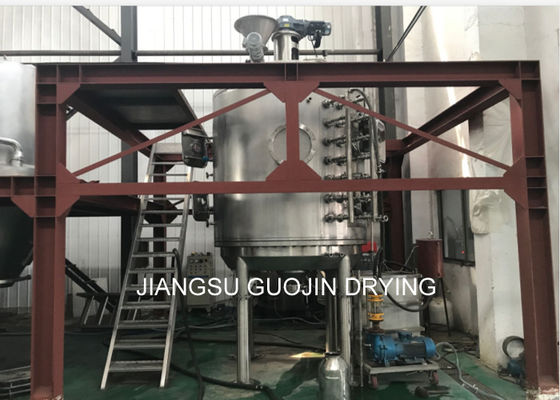

نمایش دستگاه خشک کن صفحه دیسک مداوم CPD
