10 دور در دقیقه Rotary Rake Vacuum Paddle Dryer 5.5KW برای مواد فرم مایع
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Guojin |
| گواهی: | ISO |
| شماره مدل: | HVRD-1000 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | کارتن صادراتی استاندارد |
| زمان تحویل: | 30-20 روز |
| قابلیت ارائه: | 10 مجموعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| Item Name: | Rotary Rake Harrow Vacuum Paddle Dryer Suitable For Liquid Form Materials | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600L |
| Cylinder size: | 800x2000mm | Stirring revolution: | 10rpm |
| Power: | 5.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5M2 |
| Heating source: | Electrical, Steam, natural gas or other | ||
| برجسته کردن: | خشک کن دست و پنجه نرم 5.5 کیلو وات,خشک کن دست و پا زدن 10 دور در دقیقه,خشک کن با چرخش 5.5 کیلو وات |
||
توضیحات محصول
ماشین خشک کن خروجی ریتری هارو مناسب برای مواد شکل مایع
خشک کن جاروبرقی یک نوع جدید دستگاه خشک کن است که با ترکیب اصول خشک کردن گرما در تیغه بادکنک طراحی شده است، با کارایی خشک کردن بالاتر، برای انواع مواد خام.
تیغه بادکنک و پیچ داخلی مجهز به مخلوط مداوم، محوری و شعاعی مواد اولیه، مواد خشک شده را به طور مساوی تر می کند.وقتی که مواد خام با تیغه های مخلوط کننده تبدیل می شوند، آنها تماس مواد با سطح گرم کننده خشک کن را تسریع می کنند، بنابراین سرعت انتقال گرما افزایش می یابد و به تبخیر رطوبت کمک می کند.
ساختار محصول
2.1 بطری بارگیری مواد خام باید با یک ژاکت گرمایش مجهز باشد و لایه عایق گرما باید در خارج از ژاکت مجهز باشد که مانع از انتقال گرما می شود.و همچنین از دست دادن گرما را کاهش می دهدسوراخ تخلیه با قسمت پایین سیلندر مجهز است، در بالای سیلندر با دو سوراخ تغذیه و خروجی خروجی هوا مجهز است.مواد خام باید به طور مساوی از دو سوراخ تغذیه تغذیه شوند.بهترین ظرفیت تغذیه حدود 60 تا 80 درصد از حجم سیلندر است، حداکثر ظرفیت تغذیه نباید بیش از 80 درصد باشد، در غیر این صورت بر تخلیه صاف تبخیر گاز تأثیر می گذارد.وقتی که مواد خام چسبناک تغذیه می کنندظرفیت تغذیه باید کاهش یابد، برای جلوگیری از موتور محرک بیش از حد، آسیب به تجهیزات.
2.2 گودال حفره ای در داخل مرکز سیلندر قرار داده می شود، در محیط گرمایش به گودال وارد می شود (مانند روغن هدایت گرم یا آب گرم).
2.3 در گودال حفره ای که با تیغه های بادکنک با زاویه معینی توزیع شده است، تیغه های بادکنک نیز در داخل گرمایش منتقل شده حفره ای هستند.ورودی و خروجی هدایت روغن داغ در داخل تیغه ها مجهز هستند.برای اطمینان از بهره وری انتقال گرما در طول خشک کردن
2.4 مهر و موم: مهر و موم های بسته بندی در طول شاخه و سیلندر مجهز هستند.
2.5 انتقال: به جز مدل های خاص، ما به طور معمول روش انتقال زنجیره ای یا چرخ دنده را اعمال می کنیم.با ناقل رولر تراکم دار و ناقل گلوله ای خروجی عمیق ترکیب شدهبرای پاسخگویی به الزامات نیروی شعاعی و محوری
ویژگی های ساختار محصول
خشک کن ساده برای کار، کنترل آسان مواد، به شدت کاهش شدت کار کارگران، همچنین کاهش آلودگی مواد در فرآیند خشک کردن در همان زمان است.
1. دستگاه کاهش: دستگاه کاهش در سمت راست دستگاه نصب شده است. موتور توسط قطب چرخ و کمربند V به واحد گیر، چرخش پیچ به دندان های ریک،و در نهایت سیلندر چرخیده و سرعت 6~ 10 r / min را دریافت کنید.
2دستگاه پایه موتور: موتور در سمت راست تخته فعالیت نصب شده است، می تواند به بالا و پایین تنظیم شود، به طوری که کمربند V به خوبی متناسب باشد.
3دستگاه کنترل الکتریکی (استانداردهای اتحادیه اروپا): تمام کنترل های الکتریکی، دکمه ها، چراغ ها در جعبه کنترل نصب شده اند، عملیات را می توان بر اساس دستورالعمل های متن صفحه کنترل کرد.جهت مثبت و جهت چرخش معکوس گره مخلوط می تواند با توجه به ویژگی های مواد تنظیم شودبه طور کلی، می توان آن را در حدود 5 دقیقه کنترل کرد (به عنوان مثال، پس از توقف 5 دقیقه، سپس 5 دقیقه عقب).
4لوله خلاء: برای استخراج محلول (یا آب) تبخیر از بطری استفاده می شود. در طرف ورودی با فیلتر،باید با پارچه فیلتر پوشانده شود تا مانع از خارج شدن مواد شود.
5ساختار مهر و موم: اسپندل در هر دو طرف با PTFE مهر و موم شده است ، برای دستیابی به یک اثر مهر و موم خوب در خلاء مهر و موم شده است.
6. شفت مخلوط با لوله با دیواره ضخیم فولاد ضد زنگ ، دندان های لوله بازو از فولاد ضد زنگ ساخته شده اند. صفحه لوله PTFE پوشانده شده است ، مواد چسبنده را پاک می کند.
کاربرد محصول
1خشک کردن مواد زیر در صنایع داروسازی، مواد غذایی و شیمیایی و غیره
2مناسب برای فرم مایع ضخیم، خمیر، مواد پودری.
3مواد حسگر دما که نیاز به خشک کردن در دمای پایین دارند.
4مواد منفجره، محرک قوی، بسیار سمی، مواد که به راحتی اکسید می شوند.
5. تقاضا برای بازیابی مواد محلول ارگانیک
اصل کار محصول
HVRD خلاء هارو خشک کن یک نوع جدید از دستگاه خشک کردن خلاء متناوب است، مواد مرطوب توسط تبخیر رسانا، با هشیارگر کنده مواد را در سطح داغ حذف می کند،و حرکت در ظرف به شکل یک جریان گردش از تبخیر آب توسط پمپ خلاء.
پارامترهای فنی
| ماده | نوع | ||||||||
| نام واحد | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| حجم کار ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| اندازه در سیلندر ((ملی متر)) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| چرخش چرخش (rpm) | ۱۰ تا ۱۵ | 10 | 8 تا 10 | 5 | 5 | 5 | |||
| قدرت ((kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| فشار طراحی ژاکت ((Mpa) | <0.3 | ||||||||
| فشار در سیلندر ((Mpa) | -0.09 ~-0.096 | ||||||||
| مساحت انتقال گرما ((m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+25 | 14+35 | 21.6+55 | 24.3+55 |
نمودار جریان محصول

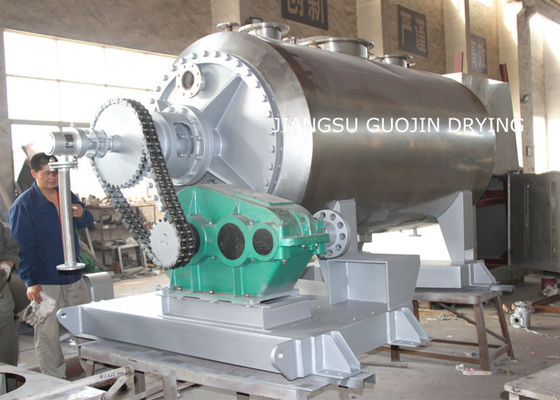

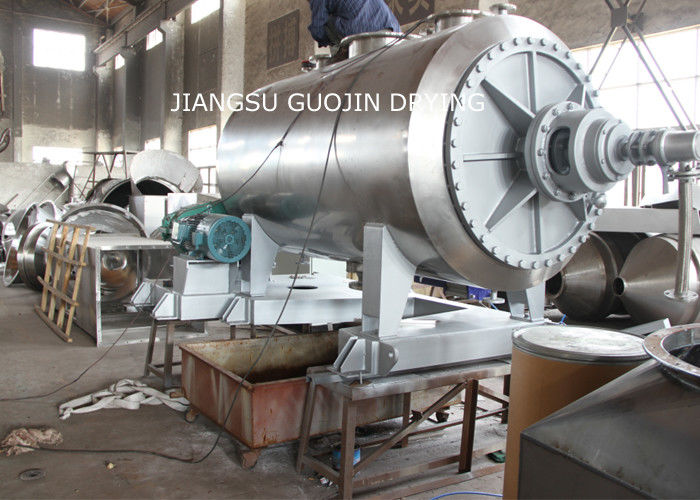

نمایش محصولات
برق، بخار، گاز طبیعی یا سایر
