دستگاه خشک کن ارگانیک حلال روتاری حلال آلی 600 لیتر
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Guojin |
| گواهی: | ISO |
| شماره مدل: | HVRD-1000 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کارتن صادراتی استاندارد |
| زمان تحویل: | 30-20 روز |
| قابلیت ارائه: | 10 مجموعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| Item Name: | Organic Solvent Rotary Vacuum Rake Drying Machine | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600 L |
| Cylinder size: | 800x2000 mm | Stirring revolution: | 10 rpm |
| Power: | 5.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5 M2 |
| Heating source: | Electrical, Steam,Natural gas or other | ||
| برجسته کردن: | خشک کن پرکننده حلال آلی,خشک کن موقت 600 لیتر,خشک کن خلاary روتاری 600 لیتر |
||
توضیحات محصول
ماشین خشک کن جاروبرقی با محلول ارگانیک
تجهیزات خشک کردن جاروبرقی یک نوع جدید از تجهیزات خشک کردن جاروبرقی افقی با کارایی بالا است. این دستگاه از ساختار ژاکت استفاده می کند و ژاکت را می توان با بخار، آب گرم یا روغن هدایت گرم کرد.ژاکت گرما را از طریق هدایت یا تشعشع به دیواره داخلی پوسته منتقل می کندمواد خشک شده از طریق یک سوراخ در وسط پوسته ماشین به خشک کننده اضافه می شوند. تحریک مداوم هارو چرخان باعث می شود مواد به جلو و عقب حرکت کنند.سطح تماس با دیواره داخلی پوسته به طور مداوم به روز می شود، که منجر به سرعت خشک شدن بالا و محصولات نهایی یکنواخت می شود.
ساختار محصول
2.1 بطری بارگیری مواد خام باید با یک ژاکت گرمایش مجهز باشد و لایه عایق گرما باید در خارج از ژاکت مجهز باشد که مانع از انتقال گرما می شود.و همچنین از دست دادن گرما را کاهش می دهدسوراخ تخلیه با قسمت پایین سیلندر مجهز است، در بالای سیلندر با دو سوراخ تغذیه و خروجی خروجی هوا مجهز است.مواد خام باید به طور مساوی از دو سوراخ تغذیه تغذیه شوند.بهترین ظرفیت تغذیه حدود 60 تا 80 درصد از حجم سیلندر است، حداکثر ظرفیت تغذیه نباید بیش از 80 درصد باشد، در غیر این صورت بر تخلیه صاف تبخیر گاز تأثیر می گذارد.وقتی که مواد خام چسبناک تغذیه می کنندظرفیت تغذیه باید کاهش یابد، برای جلوگیری از موتور محرک بیش از حد، آسیب به تجهیزات.
2.2 گودال حفره ای در داخل مرکز سیلندر قرار داده می شود، در محیط گرمایش به گودال وارد می شود (مانند روغن هدایت گرم یا آب گرم).
2.3 در گودال حفره ای که با تیغه های بادکنک با زاویه معینی توزیع شده است، تیغه های بادکنک نیز در داخل گرمایش منتقل شده حفره ای هستند.ورودی و خروجی هدایت روغن داغ در داخل تیغه ها مجهز هستند.برای اطمینان از بهره وری انتقال گرما در طول خشک کردن
2.4 مهر و موم: مهر و موم های بسته بندی در طول شاخه و سیلندر مجهز هستند.

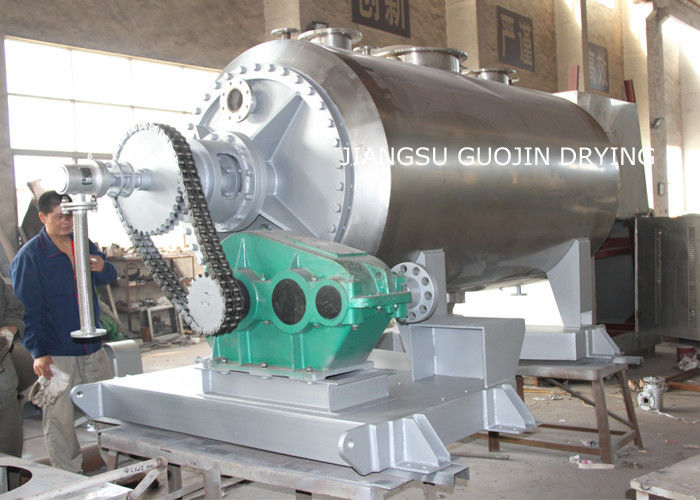

2.5 انتقال: به جز مدل های خاص، ما به طور معمول روش انتقال زنجیره ای یا چرخ دنده را اعمال می کنیم.با ناقل رولر تراکم دار و ناقل گلوله ای خروجی عمیق ترکیب شدهبرای پاسخگویی به الزامات نیروی شعاعی و محوری
ویژگی های ساختار محصول
خشک کن ساده برای کار، کنترل آسان مواد، به شدت کاهش شدت کار کارگران، همچنین کاهش آلودگی مواد در فرآیند خشک کردن در همان زمان است.
1. دستگاه کاهش: دستگاه کاهش در سمت راست دستگاه نصب شده است. موتور توسط قطب چرخ و کمربند V به واحد گیر، چرخش پیچ به دندان های ریک،و در نهایت سیلندر چرخیده و سرعت 6~ 10 r / min را دریافت کنید.
2دستگاه پایه موتور: موتور در سمت راست تخته فعالیت نصب شده است، می تواند به بالا و پایین تنظیم شود، به طوری که کمربند V به خوبی متناسب باشد.
3دستگاه کنترل الکتریکی (استانداردهای اتحادیه اروپا): تمام کنترل های الکتریکی، دکمه ها، چراغ ها در جعبه کنترل نصب شده اند، عملیات را می توان بر اساس دستورالعمل های متن صفحه کنترل کرد.جهت مثبت و جهت چرخش معکوس گره مخلوط می تواند با توجه به ویژگی های مواد تنظیم شودبه طور کلی، می توان آن را در حدود 5 دقیقه کنترل کرد (به عنوان مثال، پس از توقف 5 دقیقه، سپس 5 دقیقه عقب).
4لوله خلاء: برای استخراج محلول (یا آب) تبخیر از بطری استفاده می شود. در طرف ورودی با فیلتر،باید با پارچه فیلتر پوشانده شود تا مانع از خارج شدن مواد شود.
5ساختار مهر و موم: اسپندل در هر دو طرف با PTFE مهر و موم شده است ، برای دستیابی به یک اثر مهر و موم خوب در خلاء مهر و موم شده است.
6. شفت مخلوط با لوله با دیواره ضخیم فولاد ضد زنگ ، دندان های لوله بازو از فولاد ضد زنگ ساخته شده اند. صفحه لوله PTFE پوشانده شده است ، مواد چسبنده را پاک می کند.
کاربرد محصول
تجهیزات خشک کن جاروبرقی برای خشک کردن مواد خامه ای، پستی، پودری، مواد حساس به گرما که نیاز به خشک کردن در دمای پایین دارند، مواد به راحتی اکسید می شوند،و همچنین مواد منفجرهاین تجهیزات خشک کردن خلاء در صنایع داروسازی، مواد غذایی، مواد شیمیایی و صنایع دیگر استفاده می شود.
اصل کار محصول
HVRD خلاء هارو خشک کن یک نوع جدید از دستگاه خشک کردن خلاء متناوب است، مواد مرطوب توسط تبخیر رسانا، با هشیارگر کنده مواد را در سطح داغ حذف می کند،و حرکت در ظرف به شکل یک جریان گردش از تبخیر آب توسط پمپ خلاء.
پارامترهای فنی
| ماده | نوع | ||||||||
| نام واحد | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| حجم کار ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| اندازه در سیلندر ((ملی متر)) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| چرخش چرخش (rpm) | ۱۰ تا ۱۵ | 10 | 8 تا 10 | 5 | 5 | 5 | |||
| قدرت ((kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| فشار طراحی ژاکت ((Mpa) | <0.3 | ||||||||
| فشار در سیلندر ((Mpa) | -0.09 ~-0.096 | ||||||||
| مساحت انتقال گرما ((m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+25 | 14+35 | 21.6+55 | 24.3+55 |
نمودار جریان محصول

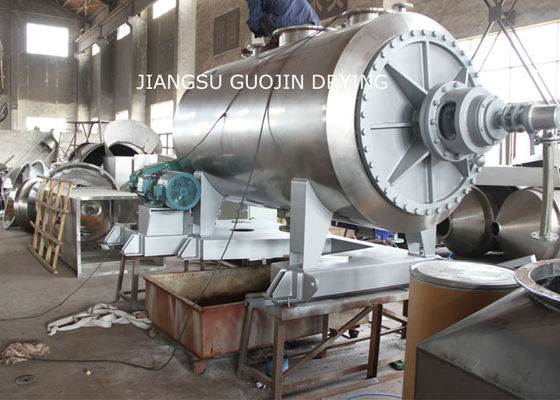

نمایش محصولات
برق، بخار، گاز طبیعی یا سایر
