دستگاه خشك كن كربن فعال پیچ و مهره تیغه پیچ و مهره خشك كردن در خلاء
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Guojin |
| گواهی: | ISO |
| شماره مدل: | CHPD-190 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کارتن صادراتی استاندارد |
| زمان تحویل: | 30-20 روز |
| شرایط پرداخت: | L/C ، T/T |
| قابلیت ارائه: | 10 مجموعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| Item Name: | Activated Carbon Dryer Machine Hollow Paddle Dryer/Blade Screw Dryer | Application: | Chemical Industry |
|---|---|---|---|
| Model type: | CHPD-190 | گواهی: | ISO9001 |
| Heat transfer area: | 190M2 | Effective volume: | ~200M3 |
| Material: | Stainless steel,carbon steel | Heating source: | Steam,Thermal oil |
| rotating speed: | 1-8 rpm | ||
| برجسته کردن: | دستگاه خشک کن کربنی فعال پارو,دستگاه خشک کن کربنی فعال با تیغه پیچ,ماشین خشک کن خلاء 8 دور در دقیقه |
||
توضیحات محصول
ماشین خشک کن کربن فعال خشک کن سوراخ بادکنک / خشک کن پیچ تیغه
خشک کن بادکنک شامل دو شاخه چرخان با بادکنک های کج، اتاق خشک کردن جاکت، موتور محرک و قاب پشتیبانی است.فرآیند خشک کردن در اتاق خشک کردن مهر و موم شده برای جلوگیری از آلودگی توسط تبخیر.
خشک کن بادکنک یک پردازنده خشک کردن گرمای غیر مستقیم است. محیط گرمایی می تواند بخار، آب گرم یا روغن حرارتی باشد که می تواند از طریق شاخه های حفره ای جریان یابد و از طریق مفاصل چرخش بادکنک شود،و همچنین اتاق خشک کردن پوشیدهمواد مرطوب به طور مساوی با استفاده از فیدر پیچ به اتاق خشک کردن وارد می شوند.مواد مرطوب به طور کامل مخلوط شده و به تماس با سطح داغ و حرکت به سمت تخلیه و انتقال گرما اتفاق می افتد و رطوبت به سرعت تبخیر می شود..
اصل کار محصول
گازهای خروجی را می توان با سایکلون، کنسدنسر و اسکربر تصفیه کرد تا آلودگی هوا را به طور قابل توجهی کاهش دهد.حاوی حلال های آلی که نیاز به بازیابی دارند، طراحی خلاء در دسترس است.
برای تبخیر کردن یک کیلوگرم آب تنها نیاز به حدود 1.2 کیلوگرم بخار برای مواد خمیر است.
مزیت فنی
1) بهره وری حرارتی بالا که می تواند به 95 درصد برسد
2) محیط انتقال گرما با محصول تماس ندارد.
3) گاز برای انتقال محصول استفاده نمی شود.
4) کنترل دقیق دما
5) کیفیت یکنواخت محصول، از طریق مخلوط کردن و حرکت محصول
6) فرآیند مستمر بر اساس یک بار
7) نسبت ارتفاع انتقال گرما به حجم فرآیند - فضای طبقه کاهش یافته
8) آسان برای استفاده، نیاز به حداقل توجه
9) ایمن تر از خشک کردن مستقیم در هنگام پردازش مواد قابل احتراق
10) طراحی ساده با دوام برای نگهداری آسان و کم
11) دو محور ضد چرخش با دیسک های متقابل منحصر به فرد باعث مخلوط شدن صمیمی، انتقال گرمای یکنواخت، نرخ انتقال گرمای بالا و اثر خود تمیز کننده می شود.یک منطقه انتقال گرما بزرگ به نسبت حجم با استفاده از دیسک های توخالی و یک ظرف ژاکت به دست می آید، که از طریق آن محیط گرمایش جریان می یابد. نتیجه یک دستگاه جمع و جور با نیاز به فضای کمتر و هزینه نصب پایین تر است.
12) سری CHPD Paddle Dryer مواد را بدون در نظر گرفتن ویژگی های حمل و نقل آن حمل می کند. مواد چسبناک و پستی می توانند حمل شوند.آماده سازی پیشاپیش خوراک با مخلوط کردن با محصول خشک شده بازیافت شدهاین امر منجر به کاهش سرمایه، هزینه های عملیاتی و نگهداری می شود.
کاربرد محصول
خشک کن تیغه با موفقیت در مواد غذایی، شیمیایی، پتروشیمی، رنگ، لجن صنعتی و زمینه های دیگر استفاده شده است.ویژگی های مخلوط کردن آن را قادر می سازد تا عملیات واحد زیر را انجام دهد:: کالسیناسیون (در دمای پایین) ، خنک سازی، خشک کردن (بازیافت حلال) ، گرم کردن (ذوب شدن) ، واکنش و استریلیزه کردن.افزایش حجم موثر در هر واحد منطقه از انتقال گرما، کاهش زمان پردازش. سطوح انتقال گرما در تیغه های شکل کینه با عملکرد خود تمیز کردن. فشرده سازی - ویژگی های مخلوط کردن گسترش باعث می شود که مواد به طور یکنواخت مخلوط شوند.مواد در امتداد محور به یک حرکت "جريان پلاگ"، در منطقه محوری، دمای مواد، رطوبت، مخلوط یک درجه بسیار کوچک از شیب.
پارامترهای فنی
| مدل | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| مساحت انتقال گرما ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| حجم موثر ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| محدوده سرعت ((rpm) | 5 تا 20 | 5 تا 20 | 5 تا 20 | 5 تا 20 | 5 تا 20 | 5 تا 10 | 5 تا 10 | 5 تا 10 | 5 تا 10 | 1-8 | 1-8 | 1-8 | 1-8 |
| قدرت انتقال (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| عرض دستگاه ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| عرض کلی ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| طول تجهیزات ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| طول کل ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| ارتفاع مرکز ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| کل ارتفاع تجهیزات ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
طرح ساختاری

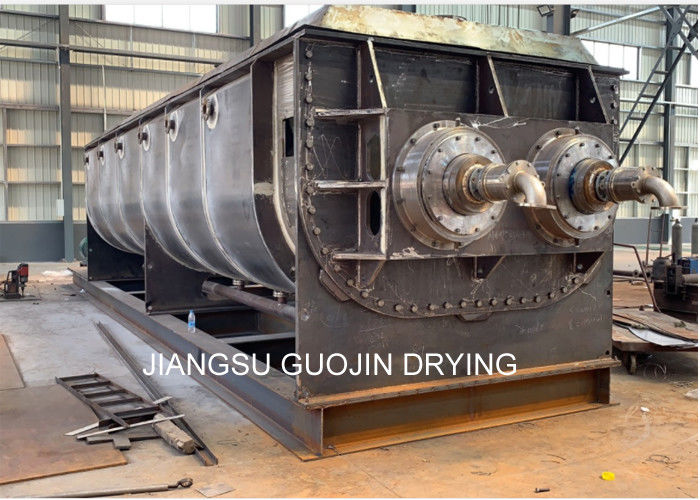

نمایش محصولات
