خشک کن صفحه دیسکی پیوسته فولاد ضد زنگ PLG 304 برای شکر دانه ای
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Guojin |
| گواهی: | ISO |
| شماره مدل: | PLG-2200/20 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کارتن صادراتی استاندارد |
| زمان تحویل: | 20-30 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 10 ست در ماه |
|
اطلاعات تکمیلی |
|||
| Item Name: | PLG 304 Stainless Steel Continuous Disc Plate Dryer For Granulated Sugar | Model Type: | PLG-2200/20 |
|---|---|---|---|
| Layers: | 20 | Application: | Industry processing,pharmaceutical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 6721mm |
| Drying area: | 61.6M2 | Power: | 7.5 |
| Material: | Stainless Steel 304, SS316, Carbon Steel | Heating source: | Electricity,Steam,Gas or others |
| برجسته کردن: | خشک کن صفحه دیسک پیوسته PLG,خشک کن صفحه دیسک دانه دانه,دستگاه خشک کن هوای داغ SUS304 |
||
توضیحات محصول
PLG 304 استیل ضد زنگ خشک کن صفحه دیسک پیوسته برای قند دانه دار
بر اساس خشک کن متناوب، یک خشک کن صفحه دیسک یک نوع دیسک حمل دایره ای چند لایه ثابت حفره ای گرمایش است که با بهبود مداوم توسعه یافته است.که با بهبود مداوم توسعه یافته است.. فرآیند خشک کردن این است که حامل گرما را به هر لایه از دیسک حفره ای منتقل کنید. در راه رسانایی گرما، مواد مرطوب قرار داده شده بر روی سطح دیسک به طور غیر مستقیم گرم می شود،و قسمت مرطوب از مواد نوردی در زیر دمای کار تحت اثر چرخش ریک و ریک تبخیر می شود.، و بخار با گاز دم تجهیزات تخلیه می شود، به طوری که محصولات آماده خشک واجد شرایط به طور مداوم در پایین تجهیزات به دست می آیند.
اصول کار دستگاه خشک کن دیسک پیوسته PLG
مواد مرطوب به طور مداوم به اولین لایه خشک کننده در بالای خشک کن تغذیه می شوند.آن را به دور و توسط راک ها تحریک خواهد شد زمانی که بازو راک چرخش و سقوط به لبه بیرونی از صفحه خشک کردن بزرگ در امتداد خط مارپیچی نماییمواد از صفحه خشک کردن کوچک به لبه بیرونی آن منتقل می شوند و به لبه بیرونی صفحه خشک کردن بزرگ در زیر آن می افتند.هر دو صفحه خشک کردن کوچک و بزرگ به طور متناوب ترتیب داده می شود به طوری که مواد می تواند از طریق خشک کن به طور مداوممحیط گرمایی می تواند بخار اشباع شده، آب گرم یا روغن حرارتی باشد. گرما از یک طرف به صفحه های خشک کننده توخالی هدایت می شود و از طرف دیگر خارج می شود.مواد خشک از آخرین لایه صفحه خشک کردن به پایین خشک کن سقوط می کند و سپس توسط راک ها به خروجی تخلیه منتقل می شود. رطوبت مواد از خروجی خروجی در پوشش بالا خارج می شود. برای خشک کن صفحه نوع خلاء، رطوبت توسط پمپ خلاء در پوشش بالا جذب می شود.مواد خشک از لایه پایین خارج می شوند- قابلیت خشک کردن را می توان بهبود بخشید اگر خشک کن مجهز به دستگاه های اضافی مانند بخاری بالدار، تهویه کننده برای بازیابی محلول، پاک کننده گرد و غبار کیسه، مکانیسم بازگشت و مخلوط، فنو غیره.
پارامترهای فنی خشک کن صفحه دیسک پیوسته PLG
1سینی خشک کن
- فشار طراحی: به طور کلی 0.4Mpa، و فشار حداکثر 1.6MPa است.
- حداکثر فشار کاری: به طور کلی ≤0.4MPa و حداکثر فشار 1.6MPa است.
- منبع گرما: بخار، آب گرم یا روغن حرارتی: استفاده از آب گرم به عنوان منبع گرما زمانی که دمای صفحه خشک کردن 100°C است.4Mpa یا گاز بخار زمانی که دمای صفحه خشک کردن 100°C ~ 150°C باشداز روغن حرارتی استفاده کنید وقتی دمای صفحه خشک کردن 150°C تا 320°C باشد.
2سیستم انتقال مواد
- چرخش گره اصلی: 1 ~ 10 rpm، الکترومغناطیسی یا زمان گیرنده.
- بازوی راک: 2 تا 8 بازوی راک در هر لایه بر روی شاخه اصلی ثابت می شود.
- تیغه ی چنگال: تیغه های چنگال به بازوهای چنگال متصل شده و با سطح صفحه شناور می شوند. انواع مختلفی از تیغه های چنگال وجود دارد.
- رول: برای مواد که به راحتی جمع می شوند یا نیاز به خرد کردن دارند، رول ها باید در مکان مناسب قرار گیرند تا انتقال گرما و فرآیند خشک شدن را تقویت کنند.
3. سه نوع بدن خشک کن: فشار عادی، مهر و خلاء
- فشار عادی: بدن خشک کن استوانه ای یا هشت گوشه ای است و ساختار می تواند یکپارچه یا جدا شود. سیستم لوله کشی برای منبع گرما می تواند در داخل یا خارج از خشک کن قرار گیرد.
- مهر و موم: بدن خشک کن استوانه ای است و می تواند فشار داخلی 5KPa را تحمل کند. سیستم لوله کشی برای منبع گرما می تواند در داخل یا خارج از خشک کن قرار گیرد.
- خلاء: بدن خشک کن استوانه ای است و فشار طراحی 0.1MPa است. سیستم لوله کشی برای منبع حرارت در داخل خشک کن قرار دارد.
4. هواگرمکن
گرم کننده هوا معمولاً برای پاسخگویی به نیازهای ظرفیت تبخیر بزرگتر برای افزایش کارایی خشک کردن استفاده می شود.
پارامترهای فنی خشک کن صفحه دیسک پیوسته PLG
| نوع | قطر ((ملی متر) | ارتفاع ((ملی متر) | مساحت خشک ((m2) | قدرت ((kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

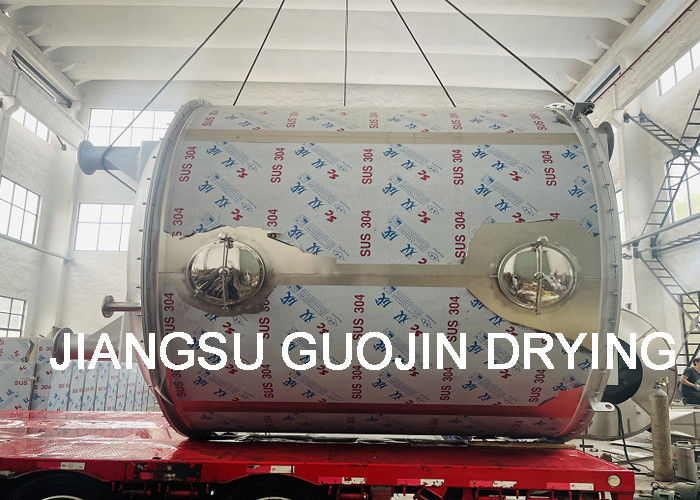

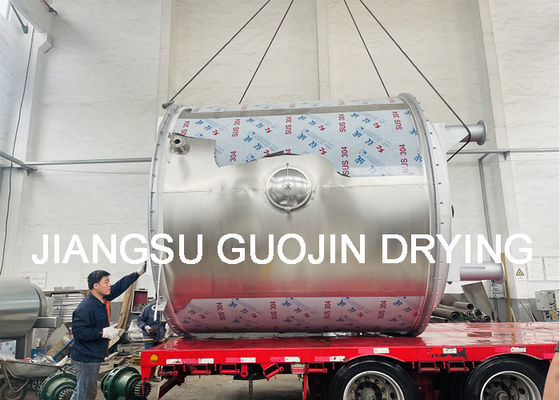

نمایشگر خشک کن صفحه دیسک PLG
