دستگاه خشک کن خلاء پره با سرعت چرخش افقی 5-20 دور در دقیقه
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Guojin |
| گواهی: | ISO |
| شماره مدل: | KJG-5 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کارتن صادراتی استاندارد |
| زمان تحویل: | 20-30 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 10 ست در ماه |
|
اطلاعات تکمیلی |
|||
| Item Name: | 5-20rpm Rotating Speed KJG-5 Blade Paddle Vacuum Drying Machine | Application: | Chemical Processing, Industry Processing |
|---|---|---|---|
| Paddle heat transfer area(M2): | 3.5 | Jacket heat transfer area(M2): | 1.5 |
| Total heat transfer area(M2): | 5 | Heating source: | Steam or thermal oil |
| Rotating speed(rpm): | 5-20 | Water evaporation: | 50KG/H |
| Power(KW): | 3 | Weight(Kg): | 1500 |
| Size(MM): | 2816X760X1370 | ||
| برجسته کردن: | دستگاه خشک کن خلاء 5 دور در دقیقه,پدال خشک کن خلاء روتاری دارای گواهی ISO |
||
توضیحات محصول
سرعت چرخش 5-20rpm KJG-5 ماشین خشک کردن خلاء بادکنک
خشک کن افقی مستمر شامل یک حوضچه پوشیده و دو میله سوراخ با بادکنک های سوراخ شده است.مواد با انتقال گرما با محیط گرمایشی مانند بخار خشک می شوند، روغن حرارتی یا آب گرم که از طریق چاه های حفره ای، بادکنک های حفره ای و ژاکت حفره ای یا ژاکت نیمه لوله جریان دارد.محصول خشک از لوله تخلیه از طریق یک ناقل پیچ بدون شاخه خارج می شودبخار های خروجی از طریق خروجی خروجی روی پوشش خشک کن خارج می شوند. عدم وجود هوا در طول فرآیند خشک کردن منجر به یک عملیات بسیار ایمن به دلیل کمترین محتوای اکسیژن می شود.یک درمان بوی کوچک و فشرده و این امکان را برای یک سیستم بازیابی گرما در واحد تهویه بخار به دلیل نقطه عطری بالا از گاز های خارج شده فراهم می کند.
خندق شکل امگا با یک جاکت است. مواد در یک انتهای دستگاه تغذیه می شود و توسط گرانش، تحت زاویه کمی از خندق یا با بادل های نامتقارن حمل می شود،به خروجی ماشین در انتهای دیگردر طول زمان اقامت مواد در ماشین، یک جریان کامل پلاگین حفظ می شود، تضمین کیفیت کامل یکنواخت محصول.سطح محصول در داخل ماشین توسط یک سد تخلیه قابل تنظیم تضمین شده است- آبپاش تخلیه در سمت خروجی محصول دارای دریچه های تخلیه دستی در پایین خارج کردن محصول قبل از توقف تولید است.خروجی محصول در پایین حوضچه دارای یک فلنج مستطیل برای اتصال به تجهیزات پایین.
یک کانویر چرخش مارپیچ افقی در زیر فلنج خارج کردن مستطیل لوله تخلیه نصب شده است تا محصول را از حوض خارج کند. کانویر چرخش مارپیچ مارپیچ دارای دو خروجی پایین است.یکی در هر طرف کانویردر ترکیب با چرخش دو طرفه کانویر پیچ، محصول می تواند به هر یک از این خروجی محصولات حمل شود.
خشک کن دارای دو شاخه حفره ای با بادکنک های حفره ای به شکل کِل یا کونیفورم است که در موقعیت های مرتب شده قرار دارند.محیط گرمایش در یک طرف از شاخه وارد شده و به طور موازی از طریق بادکنک جریان داردبادل ها برای تماس بهینه با محصول و در نتیجه انتقال گرما خوب در سمت محصول نیز شکل می گیرند.محیط گرمایش در همان طرف که وارد می شود، آبهای را ترک می کندبرای محافظت در برابر سایش، بادکنک ها با پوشش مقاوم در برابر سایش کربید وولفستم پوشانده می شوند.طراحی حفره ای شاخه های بادکنک به این معنی است که کل سطح داخلی به عنوان یک مبادله گرما بزرگ عمل می کند. تحریک کنترل شده توسط شاخه های چرخان با بادل ها تعامل فوق العاده محصول به سطح را برای نرخ انتقال گرما بهینه فراهم می کند.به خصوص در مقایسه با خشک کردن مستقیم با جریان های بزرگ هوا گرم مرتبطانتقال گرما در خشک کننده بادکنک بسیار بالا است. دو شاخه بادکنک چرخش در حوضه تضمین انتقال گرما و مخلوط بهینه.
در پوشش ضد گرد و غبار، ورودی محصول، خروجی بخار، دو پورت بازرسی و یک سوراخ دستی وجود دارد.پوشش می تواند به صورت اختیاری به دنبال گرما برای جلوگیری از هر گونه خطر تهویهگاز پاک کننده می تواند از طریق نوزل ها در سمت ورودی و خروجی محصول وارد شود.
مهر و موم های شاخه اصلی با جعبه های پرکننده انجام می شود. جعبه های پرکننده به طور انعطاف پذیر با صفحات پایینی متصل می شوند.به گونه ای که آنها می توانند حرکات کوچک شاخه ها را دنبال کنند و هنوز هم محکم نگه دارند. روی شاخه ها دستبند پوشیدن در منطقه مهر و موم جلوگیری از آسیب به شاخه توسط سایش. جعبه های پر کردن دارای یک حلقه فانوس برای پاکسازی گاز است.رسانه انتقال گرما وارد و از طریق همان مفاصل چرخشی در یک طرف گره خارج می شود. درخشنده توسط یک موتور با گیربکس سخت محور هدایت می شود. بین درخشنده ها دو گیربکس اسپور شبکه ای وجود دارد که می تواند سرعت چرخش یکسان را تضمین کند. سرعت ثابت است و نیاز به تغییر ندارد.سرعت چرخش تنها می تواند توسط VFD تنظیم شود.
KJG-5 خشک کن هوریزنتال هولویژگی اصلی
تیغه های حفره ای به شکل تکه به طور متراکم بر روی شاخه حفره ای قرار دارند و محیط حرارتی از طریق تیغه ها از طریق شاخه حفره ای جریان می یابد. حجم موثر واحد دارای یک منطقه انتقال گرما بزرگ است.دمای محیط حرارتی از -40 درجه سانتیگراد تا 320 درجه سانتیگراد می باشد که می تواند بخار آب یا نوع مایع باشد: مانند آب داغ، روغن انتقال گرما و غیره.گرمایش هدایت غیرمستقیم هوا را حمل نمی کند تا گرما را از بین ببرد. گرما برای گرم کردن مواد استفاده می شود. از دست دادن گرما فقط از بین رفتن گرما به محیط زیست از طریق لایه عایق بدن راکتور است.سطح انتقال گرما از تیغه به شکل تکه دارای عملکرد خود تمیز کردن. حرکت نسبی ذرات مواد و سطح شکل کندی می تواند مواد متصل به سطح شکل کندی را بشوید،به طوری که سطح انتقال گرما تمیز در هر زمان در حرکت نگه داشته می شود.
آبهای حفره ای ترتیب متراکم با تیغه حفره ای به شکل کینه، محیط حرارتی از طریق شفت حفره ای از طریق تیغه جریان دارد. حجم موثر منطقه انتقال حرارت بسیار بزرگ است،محیط گرمایی می تواند بخار آب باشد.، همچنین می تواند آب گرم یا روغن رسانای گرما باشد. رسانه انتقال گرما از طریق ژاکت پوسته و میله جوشانگی حفره ای از طریق مفصل چرخشی جریان دارد.و گره جوشانده توخالی دارای ساختار داخلی متفاوت با توجه به نوع محیط حرارتی برای اطمینان از بهترین اثر انتقال گرما است..
در پالپ و ژاکت دسترسی به روغن داغ، گرم کردن در همان زمان، قسمت بالایی از پورت تخلیه در همان زمان از طریق هوای خشک گرم شده پس از خشک کردن بیشتر،در نتیجه به شدت افزایش قدرت خشک کردن دستگاه. رطوبت تبخير شده از گاز دم خارج از خشک کن هواي مرطوب از طرف هواپیمای هوا در خارج
KJG-5 خشک کن هوریزنتال هول پارامترهای فنی
| نه، نه | ماده | پارامترها | یادداشت |
| 1, | مدل | KJG-5 | |
| 2, | مساحت انتقال گرما بادکنک [m]2] | 3.5 | از جمله سطح گودال |
| 3, | منطقه انتقال گرما ژاکت [m]2] | 1.5 | |
| 4, | کل منطقه انتقال گرما [m]2] | 5 | |
| 5, | تبخیر آب [kg/h] | 50 | |
| 6, | ظرفیت خروجی [kg/h] | 15-20 | |
| 7, | قطر بادکنک [ملی متر] | 260 | |
| 8, | حجم موثر [m3] | 1 | |
| 9, | سرعت چرخش [rpm] | 1 تا 15 | |
| 10, | امتیاز استاندارد موتور [کیلو وات] | 3 | |
| 11, | جریان گاز حامل [m3/h] | 300 تا 500 | |
| 12, | درجه بندی موتور فن گازی حمل کننده [کیلو وات] | 0.75 | |
| 13, | فضای کف ماشین [L × W × H] | 2816X760X1370 | |
| 14, | وزن بلند کردن استاندارد [کیلوگرم] | 1500 |

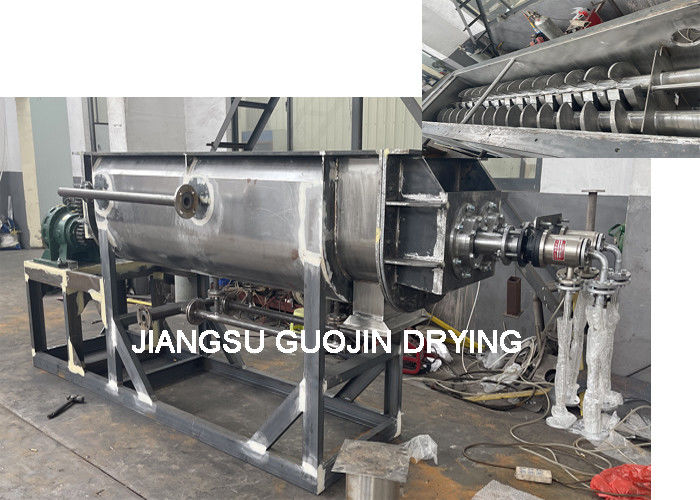

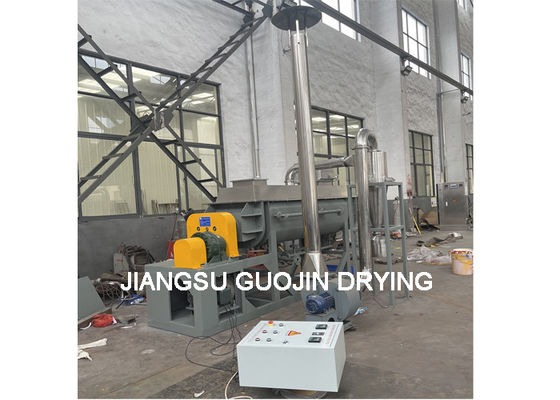

KJG-5 خشک کن هوریزنتال هولنمایش
