Chemicals Processing Harrow Paddle Rotary Vacuum Dryer 1800L Working Volume
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Guojin |
| گواهی: | ISO |
| شماره مدل: | HVRD-3000 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کارتن صادراتی استاندارد |
| زمان تحویل: | 20-30 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 10 ست در ماه |
|
اطلاعات تکمیلی |
|||
| Item Name: | 1800L Working Volume Organic Solvent Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Industrial Processing, Pharmaceutical Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800Liter |
| Cylinder size: | 1200x2600MM | Stirring revolution: | 8-10RPM |
| Power: | 11KW | Heat transfer area: | 9+2.5M2 |
| Heating source: | Steam, Thermal Oil, Gas | ||
| برجسته کردن: | خشک کن خلاء چرخشی 1800 لیتری,خشک کن خلاء چرخشی پردازش مواد شیمیایی |
||
توضیحات محصول
حجم کار 1800L حلال ارگانیک هارو هارو خشک کن خروجی چرخش
ساختار محصول
درجه خلاء خشک کن می تواند بالاتر از -0.092Mpa باشد، محلول (از جمله آب) از مواد مختلف می تواند به سرعت در شرایط خلاء و دمای پایین تبخیر شود،برای رسیدن به هدف تسریع خشک کردن. یک مخلوط کننده با بادکنک مواد را بر روی سطح داغ حذف کرده و در ظرف حرکت می کنند تا جریان چرخه را تشکیل دهند. رطوبت تبخیر شده توسط پمپ خلاء پمپ می شود.
بدن خشک کن به شکل یک سیلندر بود. پیکربندی شامل ورودی مواد، ورودی خلاء و ورودی و خروجی بخار (بخش بالایی ورودی بخار بود ،قسمت پایین، خروجی بخار بود وقتی که منبع گرمایش بخار بود)، در قسمت پایین وجود دارد همان اندازه از نوزل. بدن به سه لایه تقسیم شده است، ژاکت وسط محیط گرمایش می تواند بخار، لایه عایق برای پشم شیشه فوق العاده نازک،عایق بندی خوبمواد در حال چرخش دوباره و دوباره از طریق دندان های ریک و گرم شدن توسط دیواره داخلی ، ژاکت وسط انتقال گرما و افزایش سرعت خشک کردن در حالت خلاء ،اجتناب از سطح مواد اولیه از تبدیل شدن به پدیده زرد.، کاهش زمان کار و صرفه جویی در هزینه. به خصوص مناسب برای مواد حساس به گرما.
ویژگی های ساختار محصول
خشک کن ساده برای کار، کنترل آسان مواد، به شدت کاهش شدت کار کارگران، همچنین کاهش آلودگی مواد در فرآیند خشک کردن در همان زمان است.
1. دستگاه کاهش: دستگاه کاهش در سمت راست دستگاه نصب شده است. موتور توسط قطب چرخ و کمربند V به واحد گیر، چرخش پیچ به دندان های ریک،و در نهایت سیلندر چرخیده و سرعت 6~ 10 r / min را دریافت کنید.
2دستگاه پایه موتور: موتور در سمت راست تخته فعالیت نصب شده است، می تواند به بالا و پایین تنظیم شود، به طوری که کمربند V به خوبی متناسب باشد.
3دستگاه کنترل الکتریکی (استانداردهای اتحادیه اروپا): تمام کنترل های الکتریکی، دکمه ها، چراغ ها در جعبه کنترل نصب شده اند، عملیات را می توان بر اساس دستورالعمل های متن صفحه کنترل کرد.جهت مثبت و جهت چرخش معکوس گره مخلوط می تواند با توجه به ویژگی های مواد تنظیم شودبه طور کلی، می توان آن را در حدود 5 دقیقه کنترل کرد (به عنوان مثال، پس از توقف 5 دقیقه، سپس 5 دقیقه عقب).
4لوله خلاء: برای استخراج محلول (یا آب) تبخیر سیلندر استفاده می شود. در طرف ورودی با فیلتر، باید با پارچه فیلتر پوشانده شود تا مانع از خارج شدن مواد شود.
5ساختار مهر و موم: اسپندل در هر دو طرف با PTFE مهر و موم شده است ، برای دستیابی به یک اثر مهر و موم خوب در خلاء مهر و موم شده است.
6. شفت مخلوط با لوله با دیواره ضخیم فولاد ضد زنگ ، دندان های لوله بازو از فولاد ضد زنگ ساخته شده اند. صفحه لوله PTFE پوشانده شده است ، مواد چسبنده را پاک می کند.
کاربرد محصول
مواد خام زیر از صنعت داروسازی، صنعت مواد غذایی، صنعت شیمیایی و غیره می توانند خشک شوند.
- ماده اولیه پودری یا مخلوط مانند خمیر.
- مواد اولیه حساس به حرارتی که نیاز به خشک شدن در دمای پایین تر دارند.
- مواد خام که به راحتی اکسید می شوند یا منفجر می شوند و تحریک کننده یا سمی هستند.
- مواد خام که نیاز به بازیابی محلول دارند.
اصل کار محصول
ساختار اصلی خشک کن بادکنک بادکنک بادکنک بادکنک بادکنک بادکنک بادکنک بادکنکگرمایش توسط ژاکت در سیلندر و سطح تیغه های سوراخ منتقل می شود.و رطوبت تبخیر می شود. در طول گرم کردن، تیغه ها مواد را نیز مخلوط می کنند، به طوری که منطقه گرم کردن را به روز می کنند. این یک خشک کن انتقال گرما مداوم است.
پارامترهای فنی
| ماده | نوع | ||||||||
| نام واحد | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| حجم کار ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| اندازه در سیلندر ((ملی متر)) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| چرخش چرخش (rpm) | ۱۰ تا ۱۵ | 10 | 8 تا 10 | 5 | 5 | 5 | |||
| قدرت ((kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| فشار طراحی ژاکت ((Mpa) | <0.3 | ||||||||
| فشار در سیلندر ((Mpa) | -0.09 ~-0.096 | ||||||||
| مساحت انتقال گرما ((m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+25 | 14+35 | 21.6+55 | 24.3+55 |
نمودار جریان محصول

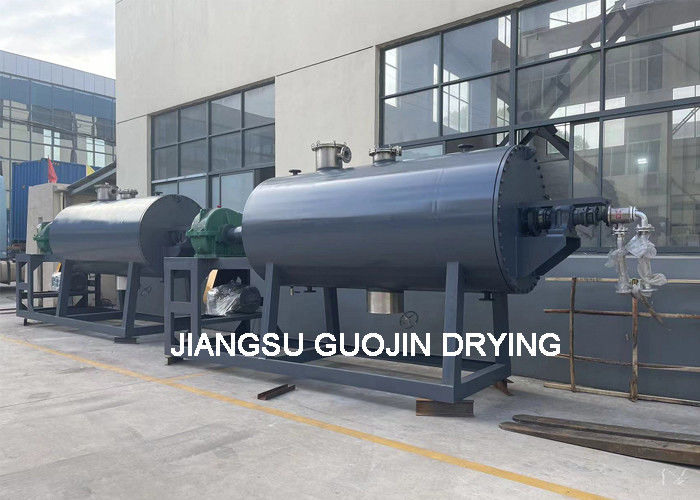

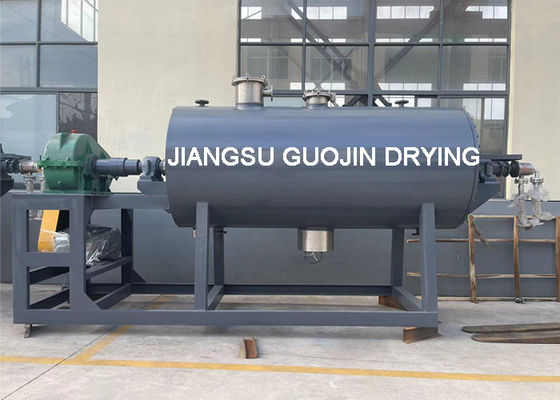

نمایش محصولات
برق، بخار، گاز طبیعی یا سایر
